ULN2803A
ULN2803A – Mạch điều khiển dòng Darlington 8 kênh
ULN2803A là các dãy transistor Darlington đơn khối, điện áp cao, dòng cao. Mỗi dãy gồm tám cặp Darlington NPN có ngõ ra điện áp cao với diode kẹp chung cathode dùng để đóng cắt tải cảm.
Thông số
- Mã nhà sản xuất
- ULN2803A
- Hãng sản xuất
- Taejin (HTC Korea)
- Đóng gói

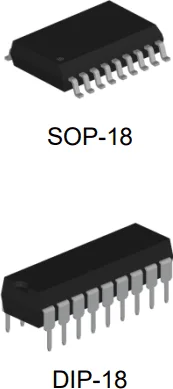

- SOP-18 / DIP-18
- Nhóm sản phẩm (Product group)
- Driver, dãy transistor Darlington (Current Driver)
- Kiểu vỏ (Package)
- SOP-18 / DIP-18
Thông số kỹ thuật
| Danh mục (Category) | Transistor lưỡng cực dãy |
|---|---|
| Hãng (Mfr) | Taejin (HTC Korea) |
| Loại transistor (Transistor Type) | NPN |
| Dòng collector tối đa (Ic) (Current - Collector (Ic) (Max)) | 2803A |
Thông tin chi tiết
ULN2803A là các dãy transistor Darlington đơn khối, điện áp cao, dòng cao. Mỗi dãy gồm tám cặp Darlington NPN có ngõ ra điện áp cao với diode kẹp chung cathode dùng để đóng cắt tải cảm. Dòng cực thu định mức của một cặp Darlington là 500 mA. Các cặp Darlington có thể mắc song song để tăng khả năng chịu dòng. Ứng dụng gồm mạch điều khiển relay, mạch điều khiển búa (hammer), mạch điều khiển đèn, mạch điều khiển hiển thị (LED và phóng điện khí), mạch điều khiển đường truyền và bộ đệm logic.
Tính năng chính
- 8 dãy Darlington trong mỗi vỏ
- Dòng cực thu định mức 500 mA (mỗi ngõ ra)
- Điện áp ngõ ra 50V
- Diode kẹp ngõ ra
- Ngõ vào tương thích với nhiều kiểu logic
- Ứng dụng điều khiển relay
- Chân ngõ vào đặt đối diện chân ngõ ra để đơn giản hóa layout
Tài liệu
- Datasheet (tiếng Anh)
- Bản vẽ vỏ SOP18 (tiếng Anh)
- Bản vẽ vỏ DIP18 (tiếng Anh)
Thông tin và hình ảnh theo Taejin (HTC Korea). Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
