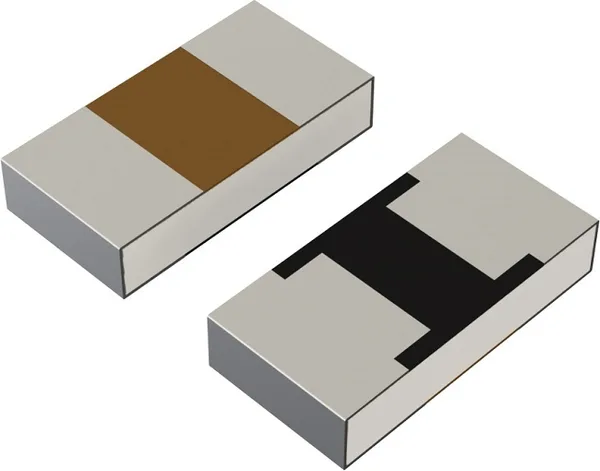

UCR18CEWPJS
Điện trở shunt kim loại thiêu kết công suất cao <TCR hẹp> dùng để đo dòng kích thước 3216(1206) (đạt chuẩn AEC-Q200)
UCR18CEWPJS là điện trở màng kim loại thiêu kết (sintered metal film) được phát triển để đáp ứng yêu cầu công suất cao trong ứng dụng ô tô và thiết bị công nghiệp, với công suất danh định 1W và 1.25W.
Thông số
- Mã nhà sản xuất
- UCR18CEWPJS
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- UCR18C
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 5000
- Chương trình cung cấp dài hạn
- 10 năm
- Cấp ô tô
- Có
- Kích thước [mm] (inch)
- 3216(1206)
- Công suất định mức [W]
- 2
- Dung sai điện trở
- J (±5%)
- Dải điện trở [Ω]
- 11m to 33m
- Điện trở (Min.) [Ω]
- 0.011
- Điện trở (Max.) [Ω]
- 0.033
- Hệ số nhiệt độ [ppm/°C]
- 0～+75, ±60, -70～+30, 0～90
- Nhiệt độ hoạt động [°C]
- -55 to 155
- Loại
- Để cảm biến dòng
- Nhiệt độ hoạt động (Max.) [°C]
- 155
- Tiêu chuẩn chung
- AEC-Q200 (cấp ô tô)
Thông số kỹ thuật
| Danh mục (Category) | Điện trở dán |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Công suất (Power (Watts)) | 1W |
| Vỏ (Package / Case) | 1206 (3216 Metric) |
| Vỏ theo hãng (Supplier Device Package) | 1206 |
Thông tin chi tiết
UCR18CEWPJS là điện trở màng kim loại thiêu kết (sintered metal film) được phát triển để đáp ứng yêu cầu công suất cao trong ứng dụng ô tô và thiết bị công nghiệp, với công suất danh định 1W và 1.25W. Phần tử điện trở nền đồng được tạo hình bằng thiêu kết. Hỗ trợ thay thế các linh kiện kích thước lớn hơn, cho phép giảm diện tích bo mạch và số lượng linh kiện. TCR hẹp, tương đương loại phần tử điện trở kim loại thiêu kết, hỗ trợ đo dòng độ chính xác cao. Dòng này có độ bền chu kỳ nhiệt cao, góp phần ổn định vận hành lâu dài.
Tính năng chính
- Phần tử điện trở nền đồng được tạo hình bằng thiêu kết
- Đạt đặc tính nhiệt độ xuất sắc
- Điện trở chip dùng để đo dòng: Có từ 10mΩ
- Điện trở ROHM đã đạt chứng nhận ISO9001 / IATF16949.
- Tương thích AEC-Q200.
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
