TLE4276
TLE4276 – Ổn áp VLDO 400mA
TLE4276 là ổn áp điện áp rơi thấp trong vỏ kiểu TO. IC ổn áp điện áp vào đến 40V thành ngõ ra 5.0V, và có bản điện áp ngõ ra điều chỉnh được. Dòng ngõ ra tối đa là 400mA.
Thông số
- Mã nhà sản xuất
- TLE4276
- Hãng sản xuất
- Taejin (HTC Korea)
- Đóng gói
- TO-263-5 / TO-252-5
- Nhóm sản phẩm (Product group)
- Ổn áp VLDO (Very Low Drop Out)
- Kiểu vỏ (Package)
- TO-263-5 / TO-252-5
Thông số kỹ thuật
| Danh mục (Category) | Ổn áp tuyến tính LDO |
|---|---|
| Hãng (Mfr) | Taejin (HTC Korea) |
| Dòng ra (Current - Output) | 400mA |
Thông tin chi tiết
TLE4276 là ổn áp điện áp rơi thấp trong vỏ kiểu TO. IC ổn áp điện áp vào đến 40V thành ngõ ra 5.0V, và có bản điện áp ngõ ra điều chỉnh được. Dòng ngõ ra tối đa là 400mA. IC có thể được tắt qua ngõ vào enable, khiến dòng tiêu thụ giảm xuống dưới 10µA. IC chống được ngắn mạch và có bảo vệ nhiệt độ, tắt linh kiện khi quá nhiệt.
Tính năng chính
- Có bản ngõ ra 5.0V và điều chỉnh được
- Dải điện áp ngõ ra của bản điều chỉnh được: 2.5V đến 20V
- Dung sai điện áp ngõ ra ±4%
- Khả năng cấp dòng 400mA
- Chức năng enable
- Dòng tiêu thụ thấp
- Chống đảo cực
- Ngắt khi quá nhiệt và bảo vệ dòng
- Mức nhạy ẩm 3 (Moisture Sensitivity Level 3)
Tài liệu
- Datasheet (tiếng Anh)
- Bản vẽ vỏ TO263_5LD (tiếng Anh)
- Bản vẽ vỏ TO252_5LD (tiếng Anh)
Thông tin và hình ảnh theo Taejin (HTC Korea). Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| TPS1117LVxx Taejin (HTC Korea)Dòng TPS1117LVxx là ổn áp tuyến tính độ sụt áp cực thấp hiệu năng cao, hoạt động với nguồn vào từ 2.5V đến 5.5V, cho độ sụt áp cực thấp, dòng ra lớn và dòng đất thấp. Có nhiều tùy chọn điện áp ra cài sẵn. SOT-223 Datasheet (PDF) | SOT-223 | Đặt hàng trước | Liên hệ báo giá | ||
| TPS73001 Taejin (HTC Korea)TPS73001 là ổn áp tuyến tính độ sụt áp cực thấp hiệu năng cao, hoạt động với nguồn vào từ 2.5V đến 6.0V, cho độ sụt áp cực thấp, dòng ra lớn và dòng đất thấp. Có nhiều tùy chọn điện áp ra cài sẵn. SOT-23-6 Datasheet (PDF) | SOT-23-6 | Đặt hàng trước | Liên hệ báo giá | ||
| TPS730xx Taejin (HTC Korea)TPS730xx là dòng ổn áp tuyến tính độ sụt áp thấp hiệu năng cao 300mA, lý tưởng cho thiết bị di động hoặc xách tay nhờ độ chính xác điện áp ra cao, dòng tĩnh rất thấp và độ sụt áp rất thấp. SOT-23-5 Datasheet (PDF) | SOT-23-5 | Đặt hàng trước | Liên hệ báo giá | ||
| TPS740xx Taejin (HTC Korea)TPS740xx là dòng ổn áp tuyến tính độ sụt áp thấp hiệu năng cao 600mA, lý tưởng cho thiết bị di động hoặc xách tay nhờ độ chính xác điện áp ra cao, dòng tĩnh rất thấp và độ sụt áp rất thấp. SOT-23-5 Datasheet (PDF) | SOT-23-5 | Đặt hàng trước | Liên hệ báo giá | ||
| TPS75501 Taejin (HTC Korea)TPS75501 là ổn áp tuyến tính độ sụt áp thấp 5.0A, cho đầu ra điện áp thấp, dòng lớn với số linh kiện ngoài tối thiểu. TPS75501 có độ sụt áp cực thấp (thường 400mV tại 5.0A) và dòng đất thấp (thường 70mA tại 5.0A). TO-263-5 Datasheet (PDF) | TO-263-5 | Đặt hàng trước | Liên hệ báo giá | ||
| TPS75701 Taejin (HTC Korea)TPS75701 là ổn áp tuyến tính độ sụt áp thấp 3.0A, cho đầu ra điện áp thấp, dòng lớn với số linh kiện ngoài tối thiểu. TPS75701 có độ sụt áp cực thấp (thường 400mV tại 3.0A) và dòng đất thấp (thường 36mA tại 3.0A). TO-263-5 Datasheet (PDF) | TO-263-5 | Đặt hàng trước | Liên hệ báo giá | ||
| TPS761xx Taejin (HTC Korea)TPS761xx là ổn áp tuyến tính hiệu quả với ngõ ra nhiễu cực thấp, điện áp rơi rất thấp và dòng chân đất (ground) rất thấp. TPS761xx có độ chính xác ban đầu tốt hơn 1%. SOT-23-5 Datasheet (PDF) | SOT-23-5 | Đặt hàng trước | Liên hệ báo giá | ||

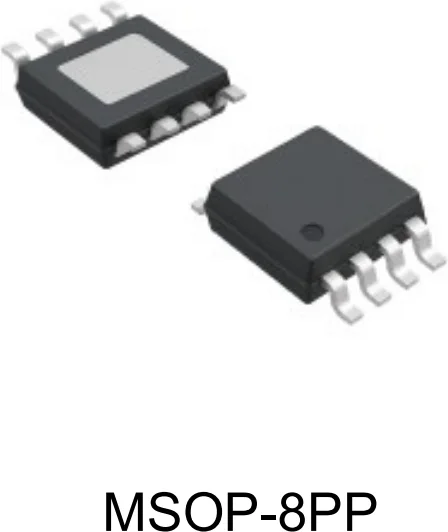

| TPS7A4001 Taejin (HTC Korea)TPS7A4001 là ổn áp tuyến tính chịu điện áp rất cao, có vỏ tăng cường tản nhiệt (MSOP-8PP) và chịu được điện áp vào DC liên tục hoặc quá độ lên đến 100V. MSOP-8PP Datasheet (PDF) | MSOP-8PP | Đặt hàng trước | Liên hệ báo giá |
