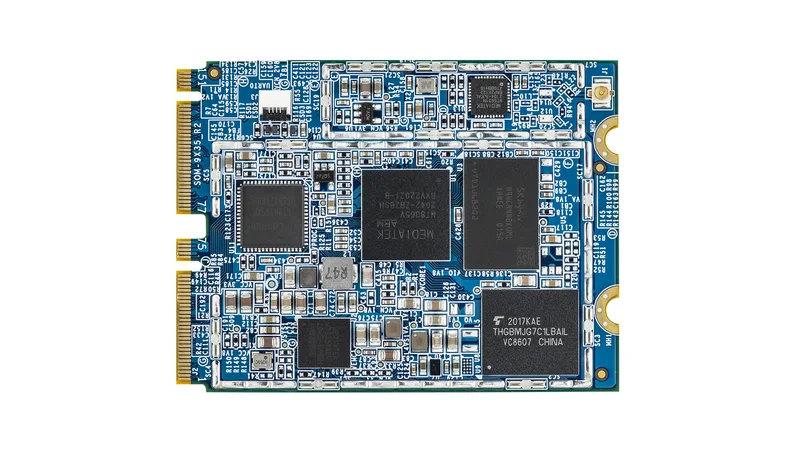

STK-SOM935-00A0

Thông số

Mã nhà sản xuất

STK-SOM935-00A0

Hãng sản xuất

VIA

Mã đặt hàng (Part No.)

STK-SOM935-00A0

Bộ xử lý

SoC 4 nhân MediaTek Genio 350 Cortex-A53 2.0GHz

Bộ nhớ hệ thống

2GB LPDDR4 SDRAM

Lưu trữ

Bộ nhớ flash eMMC 16GB

Đồ họa

GPU ARM Mali-G52 3EE MC1; bộ tăng tốc đồ họa 3D xử lý 1600M pixel/giây @ 800MHz; engine đồ họa hỗ trợ tăng tốc phần cứng OpenGL® ES 3.2, OpenCL ES 2.0 và Vulkan 1.1; mã hóa và giải mã video H.265 và H.264 đến 1080p @ 60fps

Bộ xử lý AI

NPU Cadence® Tensilica® Vision P6 (hiệu năng đến 0.3 TOPS)

DSP âm thanh

Cadence® Tensilica® HiFi 4

Kết nối không dây

MediaTek MT6631; RF Wi-Fi 802.11 a/b/g/n/ac băng tần kép (2.4GHz & 5GHz), single stream

PMIC/Codec âm thanh

MediaTek MT6357/MT6390

HDMI

Bộ phát chuyển giao tiếp song song số (Digital Parallel Interface) sang HDMI 1.4 Lontium LT8618SXB

I/O qua chân cắm cạnh (golden finger)

1 MIPI DSI 4 lane; 1 HDMI 1.4; 2 MIPI CSI 4 lane; 1 USB 2.0 Host; 1 USB 2.0 OTG; 1 SPI; 3 I2C; 2 UART; 2 MIC-in; 1 Line-out; 1 ADC; 1 SDIO 3.0; 6 GPIO; 2 PWM; 1 đo dung lượng pin (Battery Gas Gauge); 1 DC-in 3.4 ~ 4.2V

I/O trên bo mạch

1 đầu nối RF Wi-Fi I-PEX; 1 UART debug (cho bo debug USB to UART)

Hệ điều hành

Android 12, Yocto 3.1

Nhiệt độ hoạt động

0°C ~ 60°C

Độ ẩm hoạt động

0% ~ 95% (độ ẩm tương đối, không ngưng tụ)

Kích thước PCBA

60mm x 45mm (2.36" x 1.77")

Kích thước tấm tản nhiệt mặt trên

50mm x 32mm (1.97" x 1.26")

Kích thước tấm tản nhiệt mặt dưới

48mm x 43mm (1.89" x 1.69")

Bo mạch carrier VAB-935 – Tên model

Bo mạch carrier VAB-935

Bo mạch carrier VAB-935 – USB

Hub USB 2.0 MTT Genesys GL852GT-MNG

Bo mạch carrier VAB-935 – LAN

Bộ điều khiển Ethernet 10/100M qua USB 2.0 Realtek RTL8152BNI-VB-CG

Bo mạch carrier VAB-935 – I/O trên bo mạch

1 đầu nối MIPI DSI 4 lane; 2 đầu nối MIPI CSI 4 lane; 1 đầu nối tấm cảm ứng điện dung; 1 đầu nối pin RTC; 1 đầu nối bộ sạc pin; 1 khe miniPCIe cho 4G LTE có GNSS; 1 khe thẻ SIM; 1 nút Download; 1 đầu nối MIC; 2 đầu nối loa; 1 đầu nối nâng cấp MCU; 1 đầu nối mở rộng I/O (hỗ trợ GPIO x 5, I2C x1, UART x1, SPI x1, PWM x 2, ADC x 1 từ SOM-3000 và GPIO x 11 từ IC mở rộng); 2 đầu nối M.2 cho module VIA SOM-3000

Bo mạch carrier VAB-935 – I/O mặt trước

1 cổng Micro USB 2.0 OTG; 1 cổng DIO hỗ trợ 10 GPIO kèm nguồn 3.3V; 1 khe thẻ Micro SD; 2 jack âm thanh: Line-out và MIC-in; 1 LED nguồn; 1 nút nguồn

Bo mạch carrier VAB-935 – I/O mặt sau

1 cổng HDMI (hỗ trợ 720p @ 60Hz); 2 cổng USB 2.0; 1 cổng COM RS232 (TX/RX); 1 cổng Ethernet 10/100Mbps; 1 jack DC-in; 1 nút Reset; 1 bộ thu hồng ngoại (IR)

Bo mạch carrier VAB-935 – Nguồn cấp

12V DC-in (hỗ trợ 9V~15V); pin Li-ion 2 cell 8.4V (tùy chọn)

Bo mạch carrier VAB-935 – Nhiệt độ hoạt động

0°C ~ 60°C

Bo mạch carrier VAB-935 – Độ ẩm hoạt động

0% ~ 95% (độ ẩm tương đối, không ngưng tụ)

Bo mạch carrier VAB-935 – Kích thước chuẩn (Form factor)

3.5" SBC, 14.6cm x 10.2cm (5.75" x 4.02")
