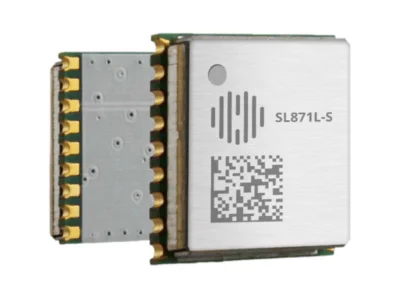

SL871L-S
Module định vị GPS SL871L-S (GPS Module)
Module thu GPS L1/QZSS L1 dòng SL871, CPU ARM7, ROM, bộ lọc SAW, LNA bổ sung và DC block, đóng gói LCC 18 pad 10.1 x 9.7 x 2.4 mm, nguồn 2.8-4.3 V, NMEA.
Thông số
- Mã nhà sản xuất
- SL871L-S
- Hãng sản xuất
- Telit Cinterion
- Công nghệ
- Bộ thu GPS
- Dòng form factor
- Form factor thu nhỏ SL871 kích thước 10.1 x 9.7 mm, đóng gói LCC 18 pad dạng castellated, lý tưởng cho hệ thống sản xuất thủ công và tự động.
- Chứng nhận
- Tuân thủ RoHS
- Chứng nhận
- R&TTE
- Môi trường
- 10.1 x 9.7 x 2.4 mm, 18 pad, tiêu chuẩn công nghiệp
- Môi trường
- Đóng gói LLC cạnh castellated
- Môi trường
- Gắn bề mặt bằng thiết bị SMT tiêu chuẩn
- Khối lượng
- 1 g
- Dải nhiệt độ
- Nhiệt độ hoạt động: -40° C đến +85° C; Nhiệt độ lưu kho: -40° C đến +85° C
- Nguồn cấp
- Dải từ 2.8 đến 4.3 V
- Theo dõi chế độ công suất thấp
- 9 mW
- Theo dõi chế độ full power
- 54 mW
- Thu nhận chế độ full power
- 61 mW
- Phần mềm
- Bộ lệnh PTWS
- Phần mềm
- Nâng cấp được firmware
- Phần mềm
- Dự đoán quỹ đạo tạo cục bộ (EASY)
- Phần mềm
- Dự đoán quỹ đạo từ server (EPO)
- SL871K2L-18B
- Nguồn: 1.8V (DC-DC) | Số hệ vệ tinh đồng thời: Tối đa 4 +QZSS +SBAS | LNA: • | I2C: • | UART: • | DC block: • | Ant ON: • | Flash: •
- SL871K2L-18P
- Nguồn: 1.8V (LDO) | Số hệ vệ tinh đồng thời: Tối đa 4 +QZSS +SBAS | LNA: • | I2C: • | UART: • | DC block: • | Ant ON: • | Flash: •
- SL871K2L
- Nguồn: 3.3V | Số hệ vệ tinh đồng thời: Tối đa 4 +QZSS +SBAS | LNA: • | I2C: • | UART: • | DC block: • | Ant ON: • | Ant sense: • | Flash: •
- SL871L
- Nguồn: 3.3V | Số hệ vệ tinh đồng thời: Tối đa 3 +QZSS +SBAS | LNA: • | I2C: • | UART: • | DC block: • | Ant ON: • | Ant sense: • | Flash: •
- SL871
- Nguồn: 3.3V | Số hệ vệ tinh đồng thời: Tối đa 3 +QZSS +SBAS | I2C: • | UART: • | Ant ON: • | Ant sense: • | Flash: •
- SL871-S
- Nguồn: 3.3V | Số hệ vệ tinh đồng thời: chỉ GPS/QZSS | UART: • | Ant ON: •
- SL871L-S
- Nguồn: 3.3V | Số hệ vệ tinh đồng thời: chỉ GPS/QZSS | LNA: • | UART: • | DC block: • | Ant ON: •
Thông tin chi tiết
SL871L-S của Telit Cinterion là phiên bản GPS đi kèm của module GNSS SL871L, tích hợp bộ xử lý baseband ARM7, bộ nhớ ROM và bộ lọc SAW.
Khác với SL871-S tiêu chuẩn, SL871L-S có thêm LNA bổ sung và DC block. Module dùng form factor SL871 thu nhỏ 10.1 x 9.7 mm, đóng gói LCC 18 pad dạng castellated.
Tính năng chính
- Băng tần: GPS L1, QZSS L1
- Chuẩn: NMEA
- Chống nhiễu phá sóng (jamming rejection)
- LNA bổ sung
- A-GPS: nạp file ephemeris
- Tích hợp EGNOS, WAAS, GAGAN và MSAS, hiệu chỉnh sai số vị trí do nhiễu loạn tầng điện ly và quỹ đạo
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo Telit Cinterion. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

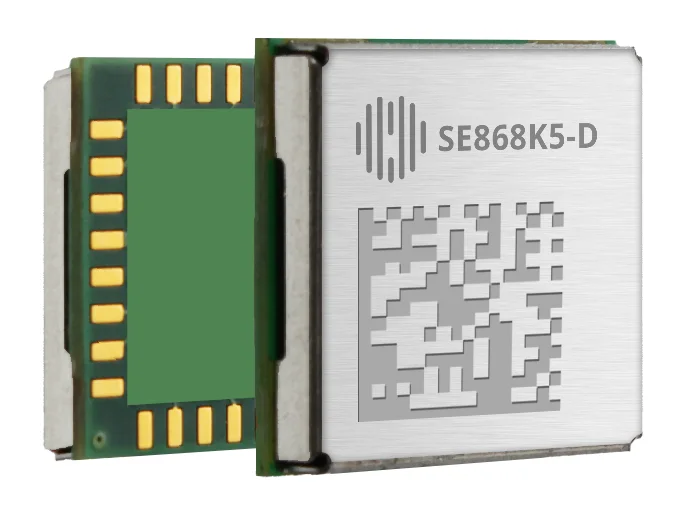

| SE868K5-D Telit CinterionModule GNSS đa hệ, hai tần số L1/E1 + L5/E5, độ nhạy định vị -165 dBm, CEP50 <1m, đóng gói kiểu QFN 32 pad 11 x 11 x 2.8 mm, nguồn 1.72-1.89 V, NMEA/RTCM. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

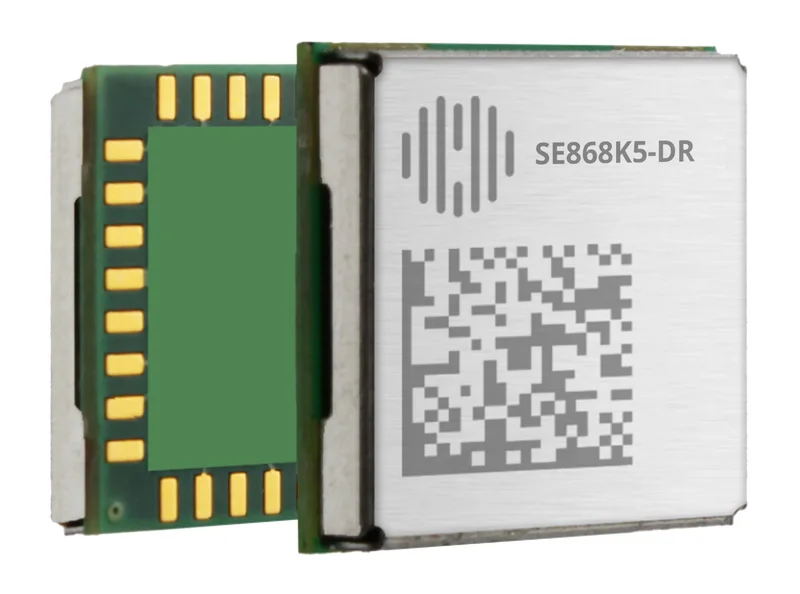

| SE868K5-DR Telit CinterionModule GNSS đa hệ, hai tần số L1/E1 + L5/E5, hỗ trợ dead reckoning (UDR) với IMU ngoài, đóng gói kiểu QFN 32 pad 11 x 11 x 2.8 mm, nguồn 1.72-1.89 V, NMEA/RTCM. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

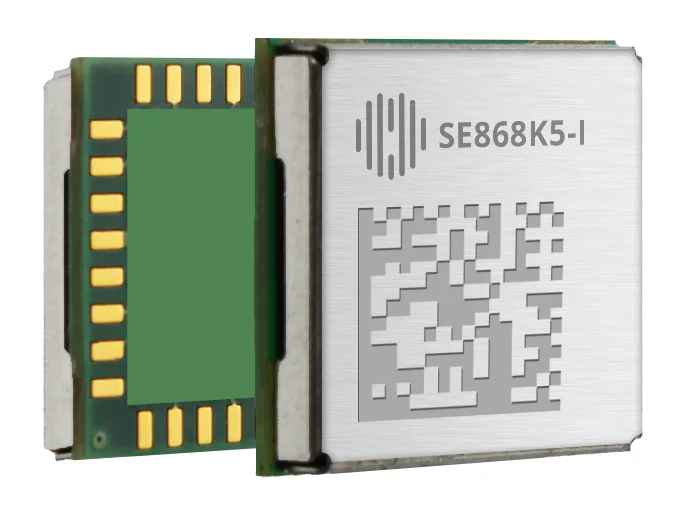

| SE868K5-I Telit CinterionModule GNSS đa hệ (GPS L1, Galileo E1, GLONASS L1, BeiDou B1, IRNSS/NavIC L5), đạt thử nghiệm ARAI cho AIS-140, đóng gói QFN 32 pad 11 x 11 x 2.8 mm, nguồn 1.72-1.89 V, NMEA. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| SE868K5-SF Telit CinterionModule GNSS đa hệ đơn tần L1 (GPS, Galileo, GLONASS, BeiDou) công suất cực thấp, có bộ lọc SAW và LNA, đóng gói kiểu QFN 32 pad 11 x 11 x 2.8 mm, NMEA/RTCM. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

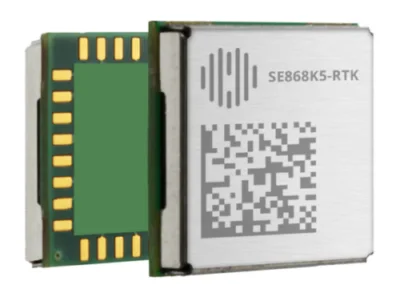

| SE868K5K141T001000 Telit CinterionModule GNSS đa hệ, hai tần số L1/E1 + L5/E5 có RTK (độ chính xác 1 cm), đóng gói kiểu QFN 32 pad 11 x 11 x 2.8 mm, nguồn 1.72-1.89 V, NMEA/RTCM. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

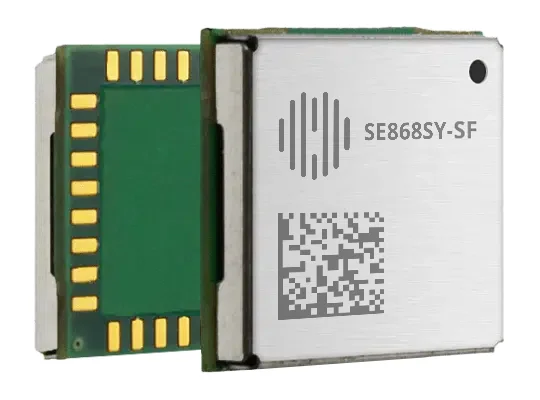

| SE868SY-SF Telit CinterionModule GNSS đa hệ L1 (GPS L1C/A, Galileo E1, GLONASS L1OF, BeiDou B1I/B1C), 64 kênh, flash và LNA tích hợp, đóng gói kiểu QFN 32 pad 11 x 11 x 2.8 mm, CEP50 < 1 m, NMEA. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

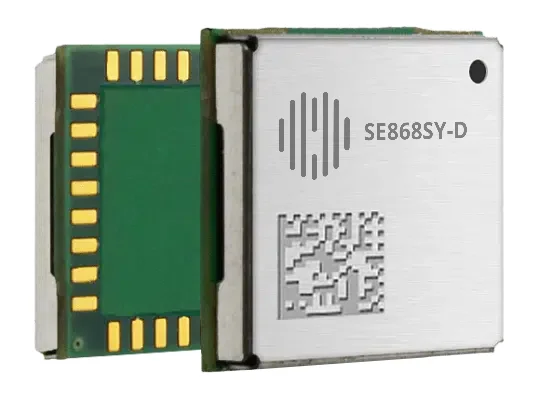

| SE868SYD160T001000 Telit CinterionModule GNSS đa hệ, hai tần số (GPS/QZSS, Galileo L1/E1 + L5/E5, GLONASS L1, BeiDou B1/B2, IRNSS L5), 124 kênh, đóng gói kiểu QFN 32 pad 11 x 11 x 2.8 mm, CEP50 < 1 m, NMEA. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

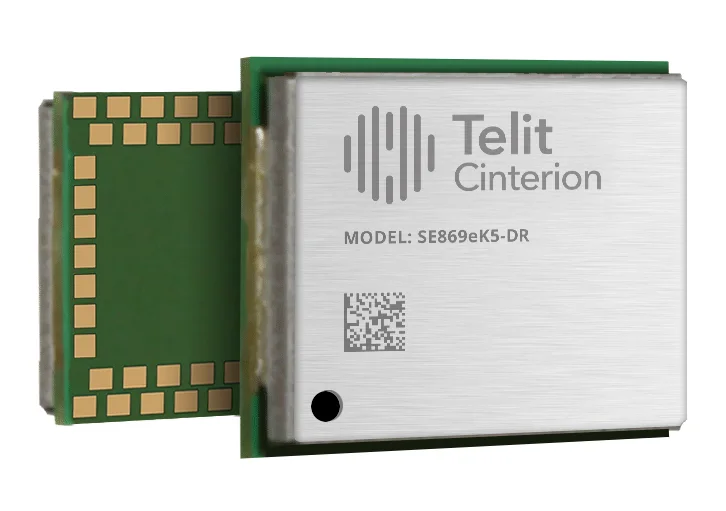

| SE869K5R142T001000 Telit CinterionModule GNSS đa hệ, hai tần số L1 + L5, có dead reckoning không cần kết nối xe (UDR), đóng gói LGA 58 pad 16 x 12.2 mm, NMEA/RTCM, hỗ trợ DGNSS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá |
