SCZ4011KTBC23
DOT-247 (2-in-1), 1200V, 106A, Common-source, module công suất SiC

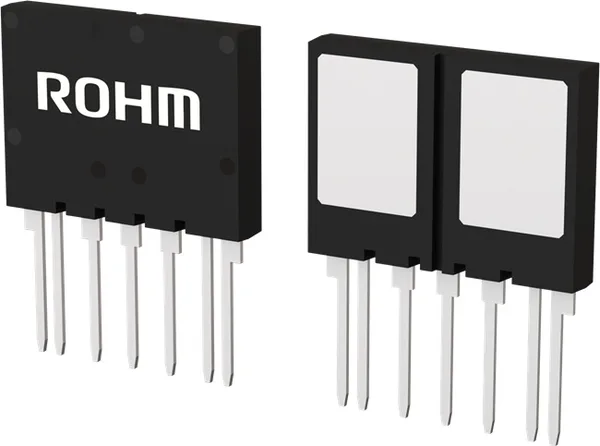

SCZ4011KTB là module SiC đúc (molded) định mức 1200V. DOT-247 có dạng ghép hai linh kiện rời TO-247, cho phép đạt mật độ công suất cao.
Thông số
- Mã nhà sản xuất
- SCZ4011KTBC23
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- DOT-247
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- SCZ4011KTB
- Kiểu đóng gói (Packing)
- Ống (Tube)
- Số lượng mỗi đơn vị đóng gói
- 225
- Số lượng đóng gói tối thiểu
- 15
- Điện áp drain-source [V]
- 1200
- Dòng drain [A]
- 106
- Tổng công suất tiêu tán [W]
- 361
- Điện trở dẫn drain-source (Typ.) [mΩ]
- 11
- Nhiệt độ tiếp giáp (Max.) [℃]
- 175
- Nhiệt độ lưu trữ (Min.) [℃]
- -40
- Nhiệt độ lưu trữ (Max.) [℃]
- 125
- Vỏ
- Common-Source
- Kích thước vỏ [mm]
- 26.45x31.5 (t=5.25)
Thông tin chi tiết
SCZ4011KTB là module SiC đúc (molded) định mức 1200V. DOT-247 có dạng ghép hai linh kiện rời TO-247, cho phép đạt mật độ công suất cao. Cấu hình 2-in-1 giúp áp dụng cho nhiều loại topology mạch; với hai tùy chọn topology là half-bridge và common-source, sản phẩm cũng hỗ trợ các mạch đa mức như 3-level NPC, 3-level T-NPC và 5-level ANPC. DOT-247 lý tưởng cho các thiết bị công nghiệp như bộ nghịch lưu PV, hệ thống UPS và rơle bán dẫn.
Tính năng chính
- Đóng gói DOT247 với SiC-MOSFET thế hệ thứ 4
- VDSS = 1200V
- RDS(on) thấp
- Có thể chuyển mạch tốc độ cao
- Tổn hao chuyển mạch thấp
- Tvjmax = 175°C
- Thiết kế nhỏ gọn
- Mật độ công suất cao
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
