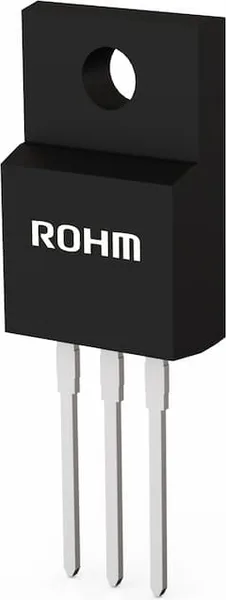

RX2L07BBGC7G
Power MOSFET kênh N 60V 80A, TO-220FP
RX2L07BBG là Power MOSFET điện trở ON thấp, vỏ công suất lớn, phù hợp cho chuyển mạch, truyền động động cơ và bộ chuyển đổi DC/DC.
Thông số
- Mã nhà sản xuất
- RX2L07BBGC7G
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- TO-220FM (C7G)
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- RX2L07BBG
- Kiểu đóng gói (Packing)
- Ống (Tube)
- Số lượng mỗi đơn vị đóng gói
- 1000
- Số lượng đóng gói tối thiểu
- 50
- Mã vỏ
- TO-220FP
- Số chân
- 3
- Cực tính
- N
- Điện áp drain-source VDSS [V]
- 60
- Dòng drain ID [A]
- 80
- RDS(on) [Ω] VGS=4.5V (Typ)
- 0.0047
- RDS(on) [Ω] VGS=10V (Typ)
- 0.0035
- RDS(on) [Ω] VGS=Drive (Typ)
- 0.0047
- Tổng điện tích cổng Qg [nC]
- 23
- Công suất tiêu tán (PD) [W]
- 52
- Điện áp điều khiển (drive) [V]
- 4.5
- Trr (Typ.) [ns]
- 49
- Kiểu lắp
- Loại có chân
- Nhiệt độ lưu trữ (Min) [℃]
- -55
- Nhiệt độ lưu trữ (Max) [℃]
- 150
- Kích thước vỏ [mm]
- 15.97x10.1 (t=5.0)
Thông số kỹ thuật
| Danh mục (Category) | MOSFET |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Công nghệ (Technology) | MOSFET (Metal Oxide) |
| Điện áp D-S (Vdss) (Drain to Source Voltage (Vdss)) | 60 V |
| Dòng máng liên tục (Id) (Current - Continuous Drain (Id) @ 25°C) | 80A |
Thông tin chi tiết
RX2L07BBG là Power MOSFET điện trở ON thấp, vỏ công suất lớn, phù hợp cho chuyển mạch, truyền động động cơ và bộ chuyển đổi DC/DC.
Tính năng chính
- Điện trở ON thấp.
- Vỏ công suất lớn (TO-220FM)
- Mạ chân không chì; tuân thủ RoHS
- Không chứa halogen
- Kiểm tra 100% Rg và UIS
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
