RSS0J331MCN1GS

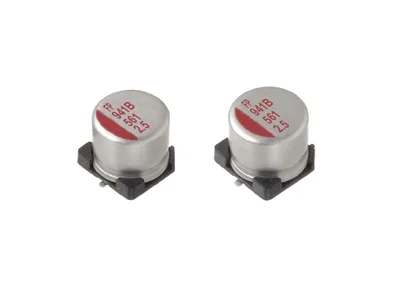

Tụ nhôm polymer dán 330µF 6.3V φ6.3×5.7mm Nichicon RSS0J331MCN1GS
330 µF, 6.3V, ±20%, φ6.3×5.7mm. Tụ nhôm polymer dán RSS ESR thấp, điện dung và ripple cao, 2.5 V – 35 V, tuổi thọ tải 2000 giờ ở 105 °C, cho tần số cao.
Thông số
- Mã nhà sản xuất
- RSS0J331MCN1GS
- Hãng sản xuất
- Nichicon
- Đóng gói
- φ6.3×5.7mm
- RoHS
- Đạt chuẩn RoHS
- Dòng (Series)
- RSS
- Tình trạng (Status)
- Đang sản xuất
- Điện dung (Capacitance)
- 330 µF
- Sai số điện dung (Tolerance)
- ±20%
- Điện áp định mức (Rated Voltage)
- 6.3V
- Dòng gợn tần số thấp (Low Frequency Ripple Current)
- 250 mA
- Dòng gợn tần số cao (High Frequency Ripple Current)
- 2500 mA
- ESR ở 20 °C
- 25 mΩ
- Dòng rò (Leakage Current)
- 700 µA
- Dải nhiệt độ làm việc (Temperature Range)
- -55 °C ~ 105 °C
- Kích thước (Size)
- φ6.3 × 5.7 mm (đường kính × cao)
- Tuổi thọ (Life/Endurance)
- 2000 giờ ở 105 °C
- Kiểu lắp (Mounting Type)
- Dán bề mặt (SMD)
- Kiểu đóng gói (Packaging)
- Cuộn băng (Embossed Carrier Taping)
Thông số kỹ thuật
| Danh mục (Category) | Tụ nhôm polymer |
|---|---|
| Hãng (Mfr) | Nichicon |
| Dòng sản phẩm (Series) | RSS |
| Cách đóng gói (Package) | Tape & Reel (TR) |
| Trạng thái (Product Status) | Active |
| Điện dung (Capacitance) | 330 µF |
| Sai số (Tolerance) | ±20% |
| Điện áp định mức (Voltage - Rated) | 6.3V |
| ESR (ESR (Equivalent Series Resistance)) | 25mOhm |
| Tuổi thọ theo nhiệt độ (Lifetime @ Temp.) | 2000 Hrs @ 105°C |
| Nhiệt độ làm việc (Operating Temperature) | -55°C ~ 105°C |
| Phân cực (Polarization) | Polar |
| Dòng gợn tần số thấp (Ripple Current @ Low Frequency) | 250 mA @ 120 Hz |
| Dòng gợn tần số cao (Ripple Current @ High Frequency) | 2.5 A |
| Kích thước (Size / Dimension) | 0.248" Dia (6.30mm) |
| Chiều cao tối đa (Height - Seated (Max)) | 0.224" (5.70mm) |
| Kiểu lắp (Mounting Type) | Surface Mount |
| Vỏ (Package / Case) | Radial, Can - SMD |
Thông tin chi tiết
Với nhiều lựa chọn điện áp, FPCAP dòng RSS là linh kiện SMD được thiết kế cho các ứng dụng tần số cao, có ESR thấp, điện dung cao, dòng ripple cao và tuổi thọ tải 2000 giờ ở 105 °C. Dải nhiệt độ hoạt động -55 °C đến +105 °C và các mã có điện áp định mức từ 2.5 V đến 35 V, điện dung từ 10 µF đến 560 µF. Đạt chuẩn RoHS.
Tính năng chính
- Dải điện áp rộng 2.5 V – 35 V
- ESR thấp, điện dung cao, dòng ripple cao
- Tuổi thọ tải 2000 giờ ở 105 °C
- Điện dung 10 µF – 560 µF
- Đạt chuẩn RoHS
Tài liệu
- Datasheet dòng RSS (PDF) (tiếng Anh)
Thông tin và hình ảnh theo Nichicon. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
