R6509KNXC7G
Power MOSFET chuyển mạch tốc độ cao 650V 9A TO-220FM
R6509KNX là Power MOSFET điện trở ON thấp và chuyển mạch nhanh, phù hợp cho ứng dụng chuyển mạch.
Thông số
- Mã nhà sản xuất
- R6509KNXC7G
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- TO-220FM
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- R6509KNX
- Kiểu đóng gói (Packing)
- Ống (Tube)
- Số lượng mỗi đơn vị đóng gói
- 1000
- Số lượng đóng gói tối thiểu
- 50
- Chương trình cung cấp dài hạn
- 7 năm
- Mã vỏ
- TO-220FP
- Ứng dụng
- Nguồn cấp
- Số chân
- 3
- Cực tính
- N
- Điện áp drain-source VDSS [V]
- 650
- Dòng drain ID [A]
- 9
- RDS(on) [Ω] VGS=10V (Typ)
- 0.53
- RDS(on) [Ω] VGS=Drive (Typ)
- 0.53
- Tổng điện tích cổng Qg [nC]
- 16.5
- Công suất tiêu tán (PD) [W]
- 48
- Điện áp điều khiển (drive) [V]
- 10
- Trr (Typ.) [ns]
- 360
- Kiểu lắp
- Loại có chân
- Mã linh kiện die trần
- Có sẵn: K8059
- Nhiệt độ lưu trữ (Min) [℃]
- -55
- Nhiệt độ lưu trữ (Max) [℃]
- 150
- Kích thước vỏ [mm]
- 15.1x10.1 (t=4.8)
Thông số kỹ thuật
| Danh mục (Category) | MOSFET |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Công nghệ (Technology) | MOSFET (Metal Oxide) |
| Điện áp D-S (Vdss) (Drain to Source Voltage (Vdss)) | 650 V |
| Dòng máng liên tục (Id) (Current - Continuous Drain (Id) @ 25°C) | 9A |
Thông tin chi tiết
R6509KNX là Power MOSFET điện trở ON thấp và chuyển mạch nhanh, phù hợp cho ứng dụng chuyển mạch.
Tính năng chính
- Điện trở ON thấp
- Tốc độ chuyển mạch cực nhanh
- Dễ mắc song song
- Mạ không chì (Pb-free); tuân thủ RoHS
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| R6511END3TL1 ROHM SemiconductorDòng R6xxxENx là các sản phẩm nhiễu thấp, Super Junction MOSFET, chú trọng tính dễ sử dụng. TO-252 (TL1) Datasheet (PDF) | TO-252 (TL1) | Đặt hàng trước | Liên hệ báo giá | ||
| R6511ENXC7G ROHM SemiconductorR6511ENX là Power MOSFET điện trở ON thấp và chuyển mạch nhanh, phù hợp cho ứng dụng chuyển mạch. TO-220FM Datasheet (PDF) | TO-220FM | Đặt hàng trước | Liên hệ báo giá | ||
| R6511KND3TL1 ROHM SemiconductorDòng R6xxxKNx là các sản phẩm chuyển mạch tốc độ cao, Super Junction MOSFET, chú trọng hiệu suất cao. Các sản phẩm trong dòng này đạt hiệu suất cao hơn nhờ chuyển mạch tốc độ cao. TO-252 (TL1) Datasheet (PDF) | TO-252 (TL1) | Đặt hàng trước | Liên hệ báo giá | ||
| R6511KNXC7G ROHM SemiconductorR6511KNX là Power MOSFET điện trở ON thấp và chuyển mạch nhanh, phù hợp cho ứng dụng chuyển mạch. TO-220FM Datasheet (PDF) | TO-220FM | Đặt hàng trước | Liên hệ báo giá | ||
| R6515ENXC7G ROHM SemiconductorR6515ENX là Power MOSFET điện trở ON thấp và chuyển mạch nhanh, phù hợp cho ứng dụng chuyển mạch. TO-220FM Datasheet (PDF) | TO-220FM | Đặt hàng trước | Liên hệ báo giá | ||
| R6515KNX3C16 ROHM SemiconductorDòng R6xxxKNx là các sản phẩm chuyển mạch tốc độ cao, Super Junction MOSFET, chú trọng hiệu suất cao. Các sản phẩm trong dòng này đạt hiệu suất cao hơn nhờ chuyển mạch tốc độ cao. TO-220AB Datasheet (PDF) | TO-220AB | Đặt hàng trước | Liên hệ báo giá | ||
| R6515KNXC7G ROHM SemiconductorR6515KNX là Power MOSFET điện trở ON thấp và chuyển mạch nhanh, phù hợp cho ứng dụng chuyển mạch. TO-220FM Datasheet (PDF) | TO-220FM | Đặt hàng trước | Liên hệ báo giá | ||

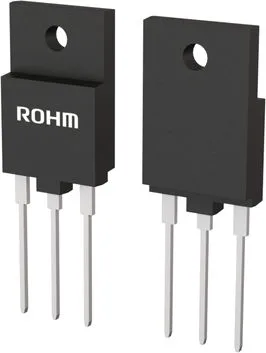

| R6515KNZC17 ROHM SemiconductorR6515KNZ là Power MOSFET điện trở ON thấp và chuyển mạch nhanh, phù hợp cho ứng dụng chuyển mạch. TO-3PF Datasheet (PDF) | TO-3PF | Đặt hàng trước | Liên hệ báo giá |
