R6020YNXC7G
Power MOSFET chuyển mạch nhanh 600V 12A TO-220FM
R6020YNX là Power MOSFET điện trở ON thấp, phù hợp cho các ứng dụng chuyển mạch.
Thông số
- Mã nhà sản xuất
- R6020YNXC7G
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- TO-220FM
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- R6020YNX
- Kiểu đóng gói (Packing)
- Ống (Tube)
- Số lượng mỗi đơn vị đóng gói
- 1000
- Số lượng đóng gói tối thiểu
- 50
- Mã vỏ
- TO-220FP
- Ứng dụng
- Nguồn cấp
- Số chân
- 3
- Cực tính
- N
- Điện áp drain-source VDSS [V]
- 600
- Dòng drain ID [A]
- 9
- RDS(on) [Ω] VGS=12V (Typ)
- 0.154
- RDS(on) [Ω] VGS=Drive (Typ)
- 0.215
- Tổng điện tích cổng Qg [nC]
- 28
- Công suất tiêu tán (PD) [W]
- 62
- Điện áp điều khiển (drive) [V]
- 12
- Trr (Typ.) [ns]
- 280
- Kiểu lắp
- Loại có chân
- Nhiệt độ lưu trữ (Min) [℃]
- -55
- Nhiệt độ lưu trữ (Max) [℃]
- 150
- Kích thước vỏ [mm]
- 15.1x10.1 (t=4.8)
Thông số kỹ thuật
| Danh mục (Category) | MOSFET |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Công nghệ (Technology) | MOSFET (Metal Oxide) |
| Điện áp D-S (Vdss) (Drain to Source Voltage (Vdss)) | 600 V |
| Dòng máng liên tục (Id) (Current - Continuous Drain (Id) @ 25°C) | 12A |
Thông tin chi tiết
R6020YNX là Power MOSFET điện trở ON thấp, phù hợp cho các ứng dụng chuyển mạch.
Tính năng chính
- Điện trở ON thấp
- Chuyển mạch nhanh
- Mạch truyền động có thể đơn giản
- Mạ không chì (Pb-free); tuân thủ RoHS
- Hợp chất mold không chứa halogen
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| R6020YNZ4C13 ROHM SemiconductorR6020YNZ4 là Power MOSFET điện trở ON thấp, phù hợp cho chuyển mạch. TO-247 Datasheet (PDF) | TO-247 | Đặt hàng trước | Liên hệ báo giá | ||

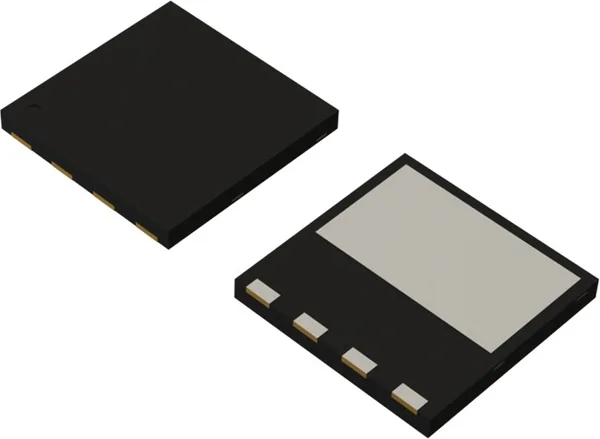

| R6022XNJ3TBDC ROHM SemiconductorR6022XNJ3 là Power MOSFET điện trở ON thấp và chuyển mạch nhanh, phù hợp cho ứng dụng chuyển mạch. DFN8080-5L KS Datasheet (PDF) | DFN8080-5L KS | Đặt hàng trước | Liên hệ báo giá | ||
