ML7660-311HBZ03E
Bộ nhận nguồn sạc không dây 13.56MHz (cho REF66003, 300mW, WL-CSP)
ML7660 là LSI nhận nguồn không dây 13.56MHz. ML7660 có thể kết hợp với ML7661 để tạo hệ thống truyền nguồn không dây với công suất ra tối đa 1 W. ML7660 là LSI truyền nguồn không dây 13.56 MHz.
Thông số
- Mã nhà sản xuất
- ML7660-311HBZ03E
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói

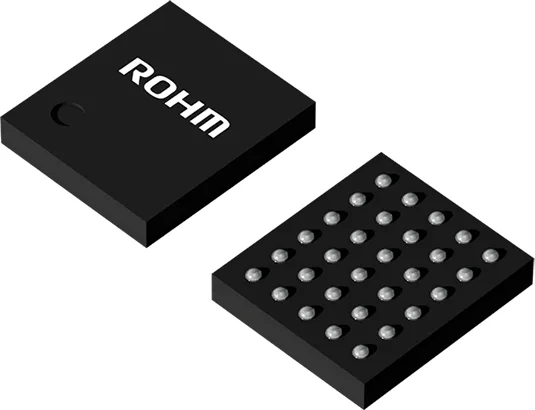

- S-UFLGA30-2.28x2.61-0.40-W
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- ML7660-311HB
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2000
- Cấp nhạy ẩm (MSL)
- 2
- Cách dùng
- Điều khiển sạc pin
- Tổng quan chức năng
- Điều khiển sạc pin thứ cấp
- Bộ phát/bộ thu
- Bộ thu nguồn
- Chipset
- ML7661-311GD
- Tuân thủ tiêu chuẩn NFC Forum
- NFC Forum Type3 TAG
- Tần số hoạt động RF [MHz]
- 13.56
- Công suất thu tối đa [mW]
- 300
- Dữ liệu Flash
- 2KB
- Chức năng
- 1W Output
- Giao diện host
- Chọn được: 1ch SPI (Peripheral) hoặc I²C (Target)
- ADC (phương pháp)
- 10bit (SA type)×4ch
- Tần số xung nhịp ngoài [MHz]
- 27.12 (đầu vào thạch anh)
- Điện áp nguồn [V]
- Tạo bởi từ trường
- Nhiệt độ hoạt động [℃]
- -40 to 85
- Kích thước vỏ [mm]
- 2.61x2.28 (t=0.48)
- Hỗ trợ không halogen ?
- Có
Thông tin chi tiết
ML7660 là LSI nhận nguồn không dây 13.56MHz. ML7660 có thể kết hợp với ML7661 để tạo hệ thống truyền nguồn không dây với công suất ra tối đa 1 W. ML7660 là LSI truyền nguồn không dây 13.56 MHz. ML7660 cung cấp ADC 10-bit để đo trạng thái nguồn và các chức năng điều khiển cấp nguồn không dây, trong chip WLCSP 2.28 mm x 2.61 mm (tương đương 2.44 mm vuông) hoặc vỏ WQFN 32 chân 5 mm vuông, là LSI lý tưởng cho cấp nguồn không dây trong các thiết bị nhỏ. Ngoài ra, IC có chức năng giao diện host (SPI (peripheral) / I²C (target)) và chức năng giao diện nối tiếp (SPI (controller) / I²C (target)), chức năng giao diện nối tiếp (SPI (controller) / I²C (controller) / UART) cho phép cập nhật dữ liệu cấu hình và điều khiển các cảm biến khác nhau từ vi điều khiển bên ngoài.
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
