ML7404GDZ05BX
LSI Sub-GHz
ML7404 là LSI không dây Sub-GHz tiêu thụ điện năng thấp, hỗ trợ 315MHz đến 960MHz. Tích hợp sẵn trải phổ trực tiếp theo tiêu chuẩn IEEE802.15.4k.
Thông số
- Mã nhà sản xuất
- ML7404GDZ05BX
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- P-WQFN32-0505-0.50-A63
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- ML7404GD
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 1000
- Cấp nhạy ẩm (MSL)
- 3
- Tiêu chuẩn hỗ trợ
- Sigfox,ARIB STD-T67,ARIB STD-T108,RCR STD-30,EN300-220,EN13757-4:2013,IEEE802.15.4k,IEEE802.15.4g
- Băng tần [MHz]
- 400, 860, 920 (315-960)
- Công suất Tx [dBm]
- 1/10/13
- Tốc độ dữ liệu tối đa [kbps]
- 100(FSK) 25(DSSS)
- Modulation Method *1 : No Gaussian filter ">?
- 2-FSK 4-FSK BPSK (DSSS)
- RF chức năng
- Phân tập ăng-ten FEC (IEEE802.15.4k)
- Chế độ truyền thông
- Gói (SPI), DIO
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 85
Thông số kỹ thuật
| Danh mục (Category) | IC thu phát RF |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Loại (Type) | TxRx Only |
| Chuẩn RF (RF Family/Standard) | 802.15.4 |
| Tần số (Frequency) | 315MHz |
Thông tin chi tiết
ML7404 là LSI không dây Sub-GHz tiêu thụ điện năng thấp, hỗ trợ 315MHz đến 960MHz. Tích hợp sẵn trải phổ trực tiếp theo tiêu chuẩn IEEE802.15.4k. Đối với truyền thông không dây băng hẹp, chip triển khai các bộ lọc kênh có thể lập trình, hỗ trợ khoảng cách kênh từ 12.5kHz trở lên. ML7404 phù hợp với chế độ F (434MHz) và chế độ C/S/T/R (868MHz) của Wireless M-Bus tại châu Âu, cũng như RCR STD-30, ARIB STD-T67 và ARIB STD-T108 tại Nhật Bản. ML7404 có cùng kiểu đóng gói, sơ đồ chân và các thanh ghi chính với dòng ML7344/ML7345/ML7406 để dùng chung bo mạch và phần mềm giữa các ứng dụng Sub-GHz băng hẹp/băng rộng.
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| ML7406TGDZ05BX ROHM SemiconductorML7406 là LSI không dây băng rộng Sub-GHz tiêu thụ điện năng thấp, hỗ trợ 750MHz đến 960MHz. ML7406 chủ yếu được dùng cho các trạm vô tuyến trong băng tần Công nghiệp, Khoa học và Y tế (ISM) và Thiết bị tầm ngắn (SRD). P-WQFN32-0505-0.50-A63 Datasheet (PDF) | P-WQFN32-0505-0.50-A63 | Đặt hàng trước | Liên hệ báo giá | ||

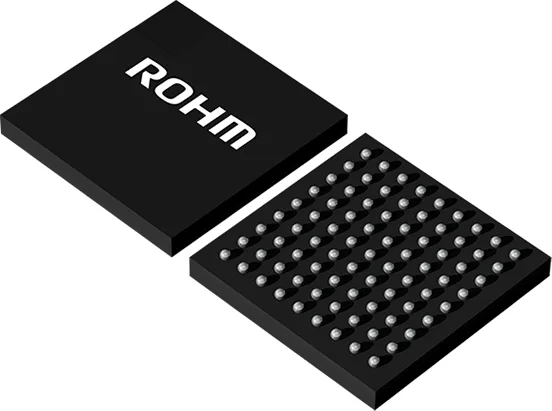

| ML7416N-660ALAZGAAL ROHM SemiconductorML7416N là LSI không dây băng rộng Sub-GHz tiêu thụ điện năng thấp, tích hợp vi điều khiển và bộ thu phát vô tuyến băng tần 900MHz. P-LBGA81-1010-1.00-1-MC Datasheet (PDF) | P-LBGA81-1010-1.00-1-MC | Đặt hàng trước | Liên hệ báo giá | ||
| ML7425AGDZWANZ ROHM SemiconductorML7425A là LSI thu phát vô tuyến sub-GHz tiêu thụ điện năng thấp, tích hợp RF, IF, MODEM và giao tiếp HOST trong một chip duy nhất. Tần số RF hỗ trợ dải 145 đến 1,020MHz. P-WQFN32-0505-0.50-A63 Datasheet (PDF) | P-WQFN32-0505-0.50-A63 | Đặt hàng trước | Liên hệ báo giá | ||

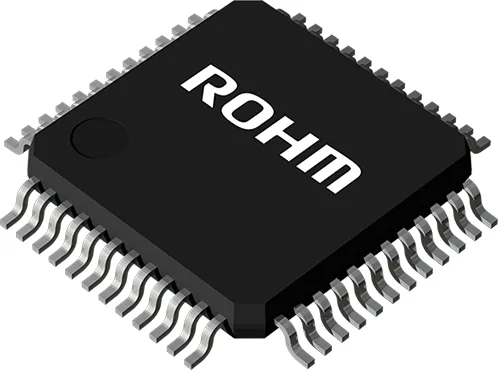

| ML7436N-480ATBZ0BX ROHM SemiconductorML7436N là LSI không dây Sub-GHz tiêu thụ điện năng thấp, tích hợp vi điều khiển và bộ thu phát vô tuyến 389MHz đến 1,100MHz và 2.4GHz. P-TQFP48-0707-0.50-Z9K6-MC Datasheet (PDF) | P-TQFP48-0707-0.50-Z9K6-MC | Đặt hàng trước | Liên hệ báo giá | ||

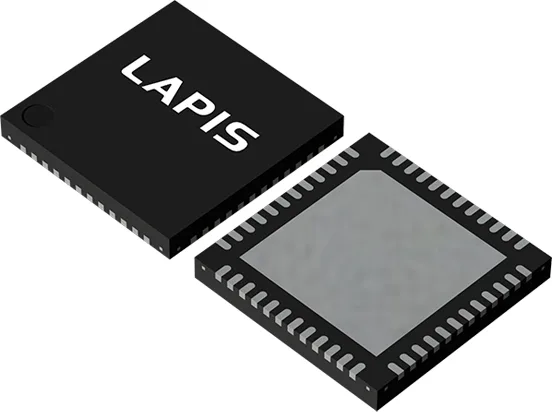

| ML7456N-700AGDZ0ANL ROHM SemiconductorML7456N là LSI không dây Sub-GHz tiêu thụ điện năng thấp, tích hợp vi điều khiển và bộ thu phát vô tuyến 315MHz đến 920MHz. P-WQFN48-0606-0.40-T63-MC Datasheet (PDF) | P-WQFN48-0606-0.40-T63-MC | Đặt hàng trước | Liên hệ báo giá | ||
