ML62Q1323-NNNGDZWAX
Vi điều khiển đa dụng (MCU) 16-bit
ML62Q1300 Group là vi điều khiển CMOS 16-bit hiệu năng cao, trang bị CPU 16-bit nX-U16/100 và tích hợp bộ nhớ chương trình (Flash memory), bộ nhớ dữ liệu (RAM), data Flash cùng nhiều ngoại vi phong phú như bộ nhân/chia,…
Thông số
- Mã nhà sản xuất
- ML62Q1323-NNNGDZWAX
- Hãng sản xuất
- ROHM Semiconductor

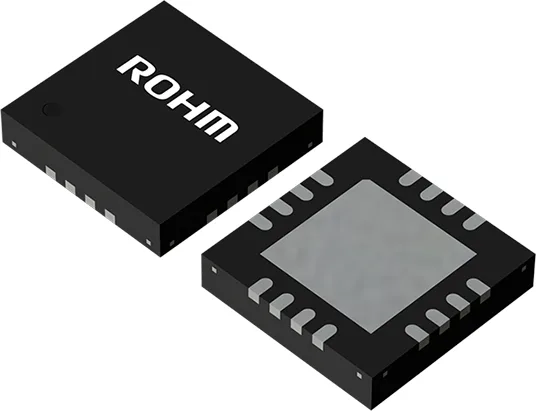

- Đóng gói
- P-WQFN16-0404-0.50-63
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- ML62Q1323-NNNGD
- Kiểu đóng gói (Packing)
- Khay (Tray)
- Số lượng mỗi đơn vị đóng gói
- 4900
- Cấp nhạy ẩm (MSL)
- 3
- Chương trình cung cấp dài hạn
- 10 năm
- Điện áp hoạt động (Min.) [V]
- 1.6
- Điện áp hoạt động (Max.) [V]
- 5.5
- Loại ROM
- Flash
- Dung lượng ROM [Byte]
- 16K
- Dung lượng Data Flash [Byte]
- 2K
- Dung lượng RAM [Byte]
- 2K
- Đầu vào/đầu ra
- 12
- Tần số hoạt động (Max.) tốc độ cao
- 24MHz (dao động PLL)
- Tần số hoạt động (Max.) tốc độ thấp
- 32.768kHz (dao động RC nội bộ)
- Thời gian thực thi lệnh tối thiểu
- 41ns / 30.5μs
- Dòng tiêu thụ (Typ.@HALT)
- 4.3μA (dao động RC nội bộ)
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 105
- Bộ đồng xử lý nhân/chia
- Có
- 16bit bộ định thời
- 4 (8bit×8)
- 16bit bộ định thời đa chức năng
- 4 (TMR, PWM, Capture)
- WDT
- 1
- ADC (phương pháp)
- 10bit×6 (SA type)
- I2C
- Master/Slave×1, Master ×1
- SSIO
- UART song công toàn phần/SSIO×2
- UART
- UART song công toàn phần/SSIO×2
- Phát hiện điện áp nguồn
- VLS×1
- Nguồn ngắt ngoài
- 8
- Khác
- Chức năng an toàn, bộ nhân/chia, Comparator×1, DMA
- Hỗ trợ không halogen ?
- Có
- Cấp công nghiệp ?
- Có
Thông số kỹ thuật
| Danh mục (Category) | Vi điều khiển |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Loại bộ nhớ chương trình (Program Memory Type) | FLASH |
Thông tin chi tiết
ML62Q1300 Group là vi điều khiển CMOS 16-bit hiệu năng cao, trang bị CPU 16-bit nX-U16/100 và tích hợp bộ nhớ chương trình (Flash memory), bộ nhớ dữ liệu (RAM), data Flash cùng nhiều ngoại vi phong phú như bộ nhân/chia, bộ tính CRC, bộ điều khiển DMA, bộ tạo xung nhịp, bộ định thời (timer), UART, cổng nối tiếp đồng bộ, khối giao tiếp bus I²C, buzzer, bộ giám sát mức điện áp (VLS), bộ chuyển đổi A/D xấp xỉ liên tiếp, bộ chuyển đổi D/A, bộ so sánh analog, chức năng an toàn, v.v. CPU nX-U16/100 có thể thực thi lệnh hiệu quả ở chế độ 1 lệnh 1 xung nhịp nhờ xử lý song song theo kiến trúc pipeline. Chức năng gỡ lỗi on-chip tích hợp cho phép gỡ lỗi và lập trình phần mềm. Ngoài ra, chức năng ISP (In-System Programming) hỗ trợ lập trình Flash trên dây chuyền sản xuất. ML62Q1300 Group có năm loại vỏ (16pin - 32pin) và năm loại dung lượng bộ nhớ (16Kbyte - 64Kbyte).
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| ML62Q1323-NNNGDZWBX ROHM SemiconductorML62Q1300 Group là vi điều khiển CMOS 16-bit hiệu năng cao, trang bị CPU 16-bit nX-U16/100 và tích hợp bộ nhớ chương trình (Flash memory), bộ nhớ dữ liệu (RAM), data Flash cùng nhiều ngoại vi phong phú như bộ nhân/chia,… P-WQFN16-0404-0.50-63 Datasheet (PDF) | P-WQFN16-0404-0.50-63 | Đặt hàng trước | Liên hệ báo giá | ||

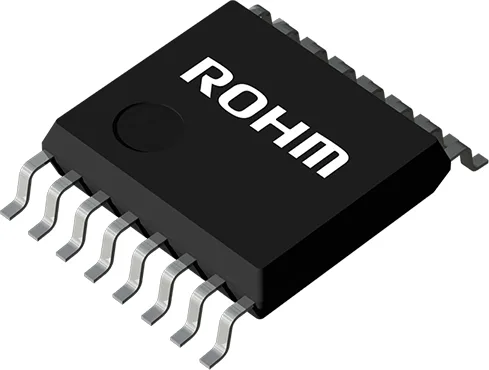

| ML62Q1323-NNNMBZ0ARL ROHM SemiconductorML62Q1300 Group là vi điều khiển CMOS 16-bit hiệu năng cao, trang bị CPU 16-bit nX-U16/100 và tích hợp bộ nhớ chương trình (Flash memory), bộ nhớ dữ liệu (RAM), data Flash cùng nhiều ngoại vi phong phú như bộ nhân/chia,… P-SSOP16-0225-0.65-TK6 Datasheet (PDF) | P-SSOP16-0225-0.65-TK6 | Đặt hàng trước | Liên hệ báo giá | ||
