LP2954

LP2954 – Ổn áp VLDO điện áp cố định 250mA

LP2954 là ổn áp micropower điện áp cố định với dòng tĩnh rất thấp (điển hình 90µA ở tải 1mA) và điện áp rơi rất thấp (điển hình 60mV ở tải nhẹ và 470mV ở dòng tải 250mA).

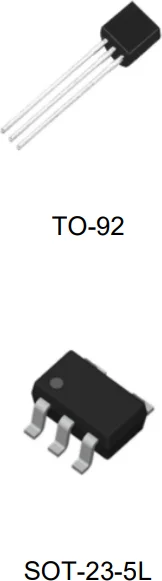

LP2954, TO-92 / TO-263 / TO-220

Thông số

Mã nhà sản xuất
LP2954
Hãng sản xuất
Taejin (HTC Korea)
Đóng gói
TO-92 / TO-263 / TO-220
Nhóm sản phẩm (Product group)
Ổn áp VLDO (Very Low Drop Out)
Kiểu vỏ (Package)
TO-92 / TO-263 / TO-220
Tải datasheet (PDF)

Thông số kỹ thuật

Danh mục (Category)Ổn áp tuyến tính LDO
Hãng (Mfr)Taejin (HTC Korea)
Dòng ra (Current - Output)1mA

Thông tin chi tiết

LP2954 là ổn áp micropower điện áp cố định với dòng tĩnh rất thấp (điển hình 90µA ở tải 1mA) và điện áp rơi rất thấp (điển hình 60mV ở tải nhẹ và 470mV ở dòng tải 250mA). Dòng tĩnh chỉ tăng nhẹ khi sụt áp (dropout) (điển hình 120µA), giúp kéo dài thời lượng pin. LP2954 ngõ ra cố định có các vỏ ba chân TO-220, TO-263 và TO-92. Có bảo vệ đảo cực pin. Độ ổn định theo điện áp vào và theo tải chặt (điển hình 0.04%) cùng hệ số nhiệt độ ngõ ra rất thấp làm LP2954 rất phù hợp để dùng làm nguồn điện áp chuẩn công suất thấp. Độ chính xác ngõ ra được đảm bảo ở cả nhiệt độ phòng và trong toàn bộ dải nhiệt độ làm việc.

Tính năng chính

  • Các phiên bản điện áp ngõ ra 1.5V đến 5.0V
  • Đảm bảo dòng ngõ ra 250mA
  • Dòng tĩnh cực thấp
  • Điện áp rơi rất thấp
  • Bảo vệ đảo cực pin
  • Độ ổn định theo điện áp vào và theo tải cực chặt
  • Hệ số nhiệt độ rất thấp
  • Giới hạn dòng và nhiệt
  • Có vỏ TO-92, TO-263 và TO-220

Tài liệu

Thông tin và hình ảnh theo Taejin (HTC Korea). Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
