LM37102C
LM37102C – Ổn áp VLDO điện áp cao 1.0A
LM37102C là ổn áp tuyến tính điện áp rơi thấp 1A, cung cấp ngõ ra điện áp thấp, dòng lớn. LM37102C có điện áp rơi cực thấp (điển hình 500mV ở 1A). LM37102C là ổn áp điều chỉnh được, vỏ SOP-8 và SOP-8PP.
Thông số
- Mã nhà sản xuất
- LM37102C
- Hãng sản xuất
- Taejin (HTC Korea)
- Đóng gói
- SOP-8 / SOP-8PP
- Nhóm sản phẩm (Product group)
- Ổn áp VLDO (Very Low Drop Out)
- Kiểu vỏ (Package)
- SOP-8 / SOP-8PP
Thông số kỹ thuật
| Danh mục (Category) | Ổn áp tuyến tính LDO |
|---|---|
| Hãng (Mfr) | Taejin (HTC Korea) |
| Dòng ra (Current - Output) | 1A |
Thông tin chi tiết
LM37102C là ổn áp tuyến tính điện áp rơi thấp 1A, cung cấp ngõ ra điện áp thấp, dòng lớn. LM37102C có điện áp rơi cực thấp (điển hình 500mV ở 1A). LM37102C là ổn áp điều chỉnh được, vỏ SOP-8 và SOP-8PP. LM37102C lý tưởng cho card mở rộng PC cần chuyển đổi từ 5V chuẩn sang 3.3V, 3.3V sang 2.5V hoặc 2.5V sang 1.8V. Điện áp rơi tối đa được đảm bảo 630mV trong mọi điều kiện làm việc cho phép LM37102C cấp 2.5V từ nguồn thấp tới 3.13V và 1.8V từ nguồn thấp tới 2.5V. LM37102C được bảo vệ đầy đủ với giới hạn quá dòng, ngắt khi quá nhiệt và bảo vệ đảo cực pin.
Tính năng chính
- Điện áp ngõ ra cố định và điều chỉnh được đến 1.24V
- Ổn định với tụ MLCC và tụ gốm
- Điện áp rơi điển hình 500mV ở 1A
- Lý tưởng cho chuyển đổi 3.0V sang 2.5V
- Lý tưởng cho chuyển đổi 2.5V sang 1.8V hoặc 1.5V
- Đảm bảo dòng ngõ ra tối thiểu 1A
- Độ chính xác ban đầu 1%
- Dòng chân đất thấp
- Giới hạn dòng và ngắt khi quá nhiệt
- Bảo vệ đảo cực pin
- Bảo vệ dòng rò ngược
- Đáp ứng quá độ nhanh
- Mức nhạy ẩm 3 (Moisture Sensitivity Level 3)
Tài liệu
- Datasheet (tiếng Anh)
- Bản vẽ vỏ SOP-8 & SOP-8PP (tiếng Anh)
Thông tin và hình ảnh theo Taejin (HTC Korea). Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| LM39100/1/2 Taejin (HTC Korea)LM39100, LM39101 và LM39102 là các ổn áp tuyến tính điện áp rơi thấp 1A, cung cấp ngõ ra điện áp thấp dòng lớn từ vỏ cực nhỏ. SOT-223 / SOP-8 / TO-252-5 Datasheet (PDF) | SOT-223 / SOP-8 / TO-252-5 | Đặt hàng trước | Liên hệ báo giá | ||

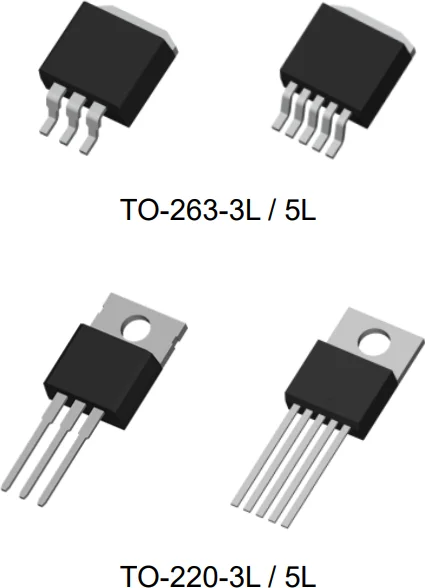

| LM39300/1/2 Taejin (HTC Korea)LM39300, LM39301 và LM39302 là các ổn áp tuyến tính độ sụt áp thấp 3.0A, cho đầu ra điện áp thấp, dòng lớn với số linh kiện ngoài tối thiểu. TO-263-3/5 / TO-220-3/5 Datasheet (PDF) | TO-263-3/5 / TO-220-3/5 | Đặt hàng trước | Liên hệ báo giá | ||
| LM39500/1/2 Taejin (HTC Korea)LM39500, LM39501 và LM39502 là ổn áp tuyến tính độ sụt áp thấp 5A, cho đầu ra điện áp thấp, dòng lớn với số linh kiện ngoài tối thiểu, sử dụng phần tử thông PNP siêu beta. TO-263-3/5 / TO-2203/5 Datasheet (PDF) | TO-263-3/5 / TO-2203/5 | Đặt hàng trước | Liên hệ báo giá | ||
| LM78Lxx Taejin (HTC Korea)Dòng ổn áp tích hợp đơn khối điện áp cố định này được thiết kế cho nhiều ứng dụng. Các ứng dụng này gồm ổn áp tại chỗ trên từng bo mạch để loại bỏ nhiễu và các vấn đề phân phối liên quan đến ổn áp một điểm. TO-92 / SOT-89 / SOP-8 Datasheet (PDF) | TO-92 / SOT-89 / SOP-8 | Đặt hàng trước | Liên hệ báo giá | ||
| LM78Mxx Taejin (HTC Korea)Dòng ổn áp dương ba chân LM78MXX có vỏ TO-252 và nhiều mức điện áp ngõ ra cố định, nên hữu ích trong nhiều ứng dụng. TO-252 Datasheet (PDF) | TO-252 | Đặt hàng trước | Liên hệ báo giá | ||

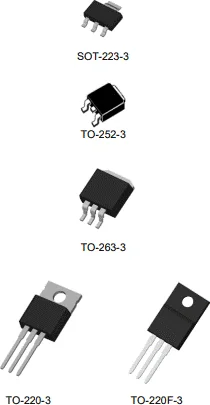

| LM78xx Taejin (HTC Korea)Dòng ổn áp tích hợp đơn khối điện áp dương cố định này được thiết kế để bổ sung cho dòng LM78xx trong nhiều ứng dụng. SOT-223 / TO-252 / TO-263 / TO-220 Datasheet (PDF) | SOT-223 / TO-252 / TO-263 / TO-220 | Đặt hàng trước | Liên hệ báo giá | ||
