LM1084

LM1084 – Ổn áp LDO 5.0A điện áp cố định & điều chỉnh được

Dòng LM1084 ổn áp dương điều chỉnh được và cố định được thiết kế để cấp 5A với hiệu suất cao. Toàn bộ mạch bên trong được thiết kế hoạt động đến chênh lệch vào-ra 1.3V.

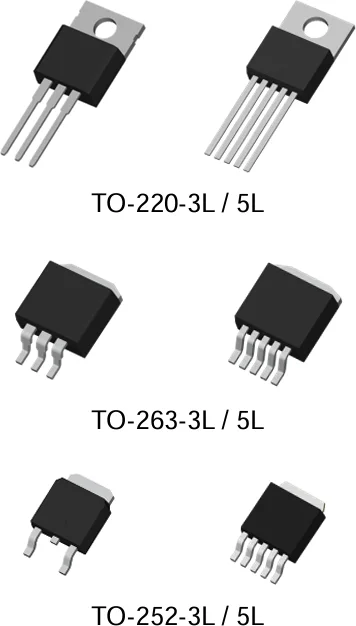

LM1084, TO-252 / TO-263

Thông số

Mã nhà sản xuất
LM1084
Hãng sản xuất
Taejin (HTC Korea)
Đóng gói
TO-252 / TO-263
Nhóm sản phẩm (Product group)
Ổn áp LDO (Low Drop Out)
Kiểu vỏ (Package)
TO-252 / TO-263
Tải datasheet (PDF)

Thông số kỹ thuật

Danh mục (Category)Ổn áp tuyến tính LDO
Hãng (Mfr)Taejin (HTC Korea)
Dòng ra (Current - Output)5A

Thông tin chi tiết

Dòng LM1084 ổn áp dương điều chỉnh được và cố định được thiết kế để cấp 5A với hiệu suất cao. Toàn bộ mạch bên trong được thiết kế hoạt động đến chênh lệch vào-ra 1.3V. Hiệu chỉnh (trim) ngay trên chip giúp điện áp chuẩn đạt 1%. Điện áp rơi thấp và đáp ứng quá độ nhanh làm nó lý tưởng cho các ứng dụng vi xử lý điện áp thấp. Giới hạn dòng và nhiệt bên trong bảo vệ khỏi mọi tình huống quá tải có thể gây nhiệt độ tiếp giáp quá cao.

Tính năng chính

  • Dòng ngõ ra 5A
  • Đáp ứng quá độ nhanh
  • Độ ổn định theo điện áp vào 0.04%
  • Độ ổn định theo tải 0.2%
  • Giới hạn nhiệt và dòng bên trong
  • Điện áp ngõ ra điều chỉnh được hoặc cố định (1.5V, 1.8V, 2.5V, 3.3V, 5.0V)
  • Vỏ dán TO-263 3LD và TO-252 3LD
  • Burn-in giới hạn nhiệt 100%
  • Điện áp rơi thấp 1.5V tại dòng ngõ ra 5A
  • Mức nhạy ẩm 3 (Moisture Sensitivity Level 3)

Tài liệu

Thông tin và hình ảnh theo Taejin (HTC Korea). Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
