EXS82
Module LTE Cat-M/NB-IoT + 2G EXS82 (LTE-M/NB-IoT Module)
Module MTC toàn cầu LTE Cat M1/NB1/NB2 kèm dự phòng GSM bốn băng, Qualcomm MDM9205, GNSS tích hợp, LGA 27.6 x 18.8 x 2.3 mm, nguồn 2.6-4.8 V, PSM 4.5µA, USB 2.0, SPI, I2C.
Thông số
- Mã nhà sản xuất
- EXS82
- Hãng sản xuất
- Telit Cinterion
- Công nghệ
- Module MTC toàn cầu (LTE Cat M/NB/2G)
- Dòng form factor
- Khả năng đa thiết kế (LGA), footprint Industrial 27.6 x 18.8 x 2.3mm
- Tính năng & chứng nhận – ghi chú
- *Chỉ EXS 82
- Chứng nhận
- RED, GCF, CE, FCC, PTCRB, IC, UL, CCC, IFETEL, UKCA,
- Chứng nhận
- Anatel, JATE, TELEC,AT&T (Firstnet), Verizon, Telstra, NTT Docomo, KDDI, T-Mobile (-X)
- Kích thước
- 27.6 x 18.8 x 2.3 mm
- Dải điện áp cấp
- 2.6-4.8 V
- Khối lượng
- xấp xỉ 2.5 g
- Nhiệt độ hoạt động
- -40°C đến +90°C
- Giao tiếp
- Danh sách giao tiếp:
- Giao tiếp
- Pad cho anten LTE chính và anten GNSS
- Giao tiếp
- 2 giao tiếp nối tiếp tốc độ cao
- Giao tiếp
- Giao tiếp USB 2.0
- Giao tiếp
- Giao tiếp UICC và thẻ U/SIM 1.8V
- Giao tiếp
- SPI, I2C, đường tín hiệu PWM
- Giao tiếp
- ADC, GPIO
- Phần mềm
- Cấp phát eSIM từ xa** (IoT Connectivity Activation)
- Phần mềm
- Cập nhật firmware qua giao tiếp và từ xa (OTA) / FOTA gia tăng
- Phần mềm
- Hỗ trợ LWM2M với Cinterion IoT Suite
- eDRx
- 81.92s <0.77mA, và PSM 4.5µA
- Phần mềm
- Bảo mật nâng cao
- Phần mềm
- Xử lý nhúng
- Tính năng phần mềm & driver – ghi chú
- ** có trong phiên bản firmware tương lai
- Phần mềm
- Driver cho Windows® 7 / Windows® 8 / Windows 10
- Phần mềm
- Driver cho Linux
Thông số kỹ thuật
| Danh mục (Category) | Module thu phát RF, modem |
|---|---|
| Hãng (Mfr) | Telit Cinterion |
| Chuẩn RF (RF Family/Standard) | Cellular |
| Giao thức (Protocol) | GPRS, GSM |
| Giao tiếp nối tiếp (Serial Interfaces) | I2C, SPI, USB |
| Kiểu lắp (Mounting Type) | Surface Mount |
Thông tin chi tiết
Nền tảng Telit Cinterion này sử dụng modem Qualcomm MDM9205 và hệ sinh thái LTE trưởng thành để cung cấp kết nối LTE-M và NB-IoT toàn cầu, kèm dự phòng 2G cho các khu vực chưa có LTE-M và/hoặc NB-IoT.
Sẵn sàng cho 3GPP Rel 14 và 5G, module IoT nhỏ gọn dùng chung footprint với mọi thiết bị Industrial của Telit Cinterion để dễ dàng chuyển đổi.
Tính năng chính
- Băng FDD-LTE 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 27, 28, 66, 71, 85.
- GSM bốn băng: 850, 900, 1800 và 1900 MHz (*)
- Tích hợp GNSS (GPS/BeiDou/Galileo/GLONASS)
- Tương thích footprint module Cinterion® Industrial
- SIM Application Toolkit với BIP
- Điều khiển bằng lệnh chuẩn (Hayes, TS 27.007 và 27.005) và AT command Cinterion®
- Truy cập stack TCP/IP IPv4 và IPv6 tích hợp qua AT command, cung cấp: TCP/UDP Client, UDP Endpoint, TCP Listener, HTTP client, FTP client, MQTT client, dịch vụ NTP, CoAP Client
- Kết nối bảo mật với TLS/DTLS
- Tuân thủ chuẩn GSMA SGP.22 Remote SIM Provisioning (RSP)
- Đã kiểm chứng với eSIM Telit Cinterion NExT SGP.22
- Protocol tuân thủ 3GPP Rel.14
- LTE Power Class 5 (20 dBm)
- LTE Cat.M1 DL: tối đa 300 kbps, UL: tối đa 1.1 Mbps
- LTE Cat.NB1 DL: tối đa 27 kbps, UL: tối đa 63 kbps
- LTE Cat.NB2 DL: tối đa 124 kbps, UL: tối đa 158 kbps
- E/GPRS Class 10 *)
- Hỗ trợ SMS (qua NAS, qua GSM)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo Telit Cinterion. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| FE910C4WD01T010100 Telit CinterionModule 5G RedCap (NR SA sub-6, DL 223 Mbps/UL 123 Mbps) với LTE Cat 4, dòng xE910 LGA 28.2 x 28.2 x 2.2 mm, giao tiếp USB 2.0, PCIe Gen2.0, SGMII, SPI, I2C, UART, I2S/PCM, 2 USIM. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| FE990B40D01T01B00 Telit CinterionModule 5G sub-6 SA/NSA dạng LGA 41 x 41 x 2.9 mm, Gigabit LTE và WCDMA, GNSS L1, CPU 4 nhân Cortex A55 chạy Linux OpenWRT; tốc độ 5G NSA đến 4.9 Gbps DL. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| FE990B40E01T010900 Telit CinterionModule 5G sub-6 SA/NSA dạng LGA 41 x 41 x 2.9 mm, Gigabit LTE và WCDMA, GNSS L1, CPU 4 nhân Cortex A55 chạy Linux OpenWRT; tốc độ 5G NSA đến 4.9 Gbps DL. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

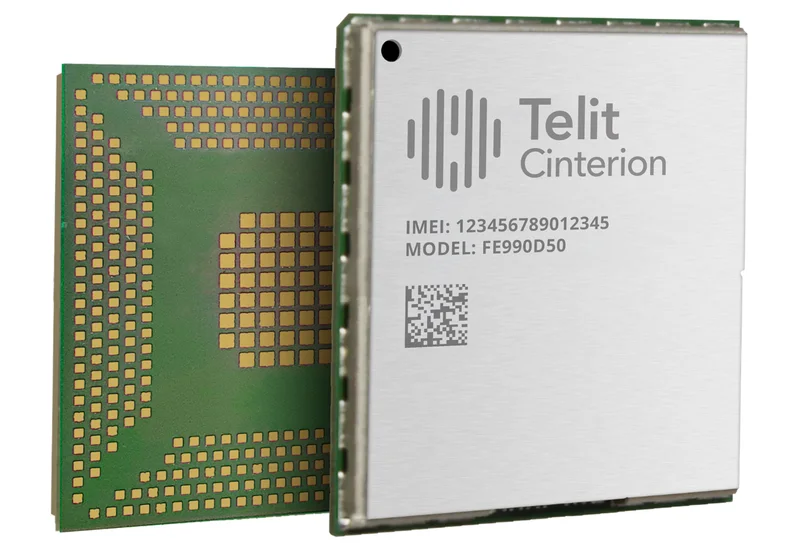

| FE990D50 Telit CinterionModule 5G sub-6 SA/NSA dạng LGA 41 x 41 x 2.9 mm, CPU 4 nhân Cortex A55 chạy Linux OpenWRT, GNSS L1/L5, giao tiếp USB 3.1 Gen 2, PCIe, USXGMII, UART, 2 SIM DSDS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| FE990D60 Telit CinterionModule 5G sub-6 SA/NSA dạng LGA 52 x 52 x 2.9 mm, CPU 4 nhân Cortex A55 chạy Linux OpenWRT, GNSS L1/L5, giao tiếp USB 3.1, PCIe, USXGMII, UART, 2 SIM DSDS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| FEPCIC4WD01T010100 Telit CinterionCard mini PCIe 5G RedCap (NR SA sub-6, DL 223 Mbps/UL 123 Mbps) với LTE Cat 4, VoLTE/VoNR, GNSS, USB 2.0, PCIe Gen2.0, SPI, 2 USIM, kích thước 51 x 30 x 3.6 mm. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

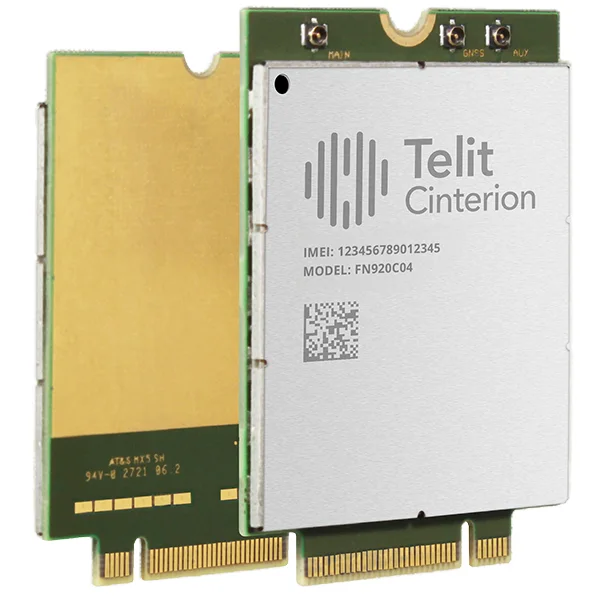

| FN920C04W01T010100 Telit CinterionCard M.2 5G RedCap (NR SA sub-6, DL 223 Mbps/UL 123 Mbps) với LTE Cat 4, GNSS L1 + L5, USB 2.0, PCIe Gen2.0, 2 SIM, kích thước 30 x 42 x 2.3 mm, nguồn 3.1-3.5 V. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

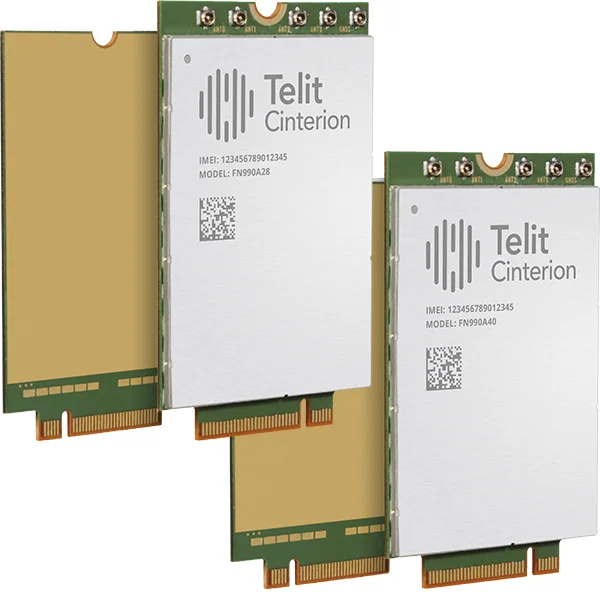

| FN990A28H Telit CinterionCard M.2 5G sub-6 SA/NSA cấp công nghiệp, 4G đến 7xCA (FN990A40) hoặc 5xCA (FN990A28), GNSS L1, kích thước 30 x 52 x 2.25 mm, nguồn 3.3 V dc; có bản công suất cao -HP. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá |
