BV1LF080EFJ-CE2
IPD dùng cho ô tô - công tắc phía thấp (Low-Side) 1 kênh có điều khiển Slew Rate và chức năng chẩn đoán ngõ ra
BV1LF080EFJ-C là công tắc phía thấp (low-side) 1 kênh dùng cho ứng dụng ô tô. Tốc độ biến thiên ngõ ra (slew rate) được điều khiển thay đổi bằng điện trở ngoài tại chân SR.
Thông số
- Mã nhà sản xuất
- BV1LF080EFJ-CE2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- HTSOP-J8
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BV1LF080EFJ-C
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 1
- Loại
- Công tắc phía thấp
- Thế hệ
- GEN2
- Cấp chứng nhận
- AEC-Q100 (cấp ô tô)
- Tính năng
- Điều khiển slew rate
- Bảo vệ quá dòng
- Giới hạn
- Ngắt nhiệt
- Tự khởi động lại
- Số kênh [ch]
- 1
- Điện trở ON (Typ.) [mΩ]
- 80
- Điện trở ON (Max.) [mΩ]
- 180
- DC dòng điện đầu ra @Ta=85℃ [A]
- 3.4
- Điện áp nguồn (Min.) [V]
- 3.5
- Điện áp nguồn (Max.) [V]
- 6.5
- Điện áp drain-source (Max.) [V]
- 42
- Năng lượng xung đơn 25°C [mJ]
- 200
- Giới hạn quá dòng (Min.) [A]
- 7.5
- Mức phát hiện thấp áp (Max.) [V]
- 3
- Dòng tiêu thụ (Typ.) [µA]
- 200
- Nhiệt độ tiếp giáp Tj (Min.) [°C]
- -40
- Nhiệt độ tiếp giáp Tj (Max.) [°C]
- 150
- Kích thước vỏ [mm]
- 4.9x6.0 (t=1.0)
Thông tin chi tiết
BV1LF080EFJ-C là công tắc phía thấp (low-side) 1 kênh dùng cho ứng dụng ô tô. Tốc độ biến thiên ngõ ra (slew rate) được điều khiển thay đổi bằng điện trở ngoài tại chân SR. Tích hợp OCP, Dual TSD và chức năng Active Clamp. Được trang bị chức năng chẩn đoán ngõ ra cho TSD.
Tính năng chính
- Đạt chuẩn AEC-Q100 (Grade 1)
- Tích hợp Dual TSD (ngắt nhiệt và bảo vệ ΔTj)
- Tích hợp chức năng bảo vệ quá dòng (OCP)
- Tích hợp chức năng ngắt nhiệt (TSD)
- Tích hợp chức năng Active Clamp
- Tích hợp chức năng chẩn đoán
- Tích hợp chức năng điều khiển Slew Rate
- Có thể điều khiển trực tiếp từ IC logic CMOS
- Điện trở ON RDS (ON) = 80mΩ (Typ) (VDD = 5V, IOUT = 1.0A, Tj = 25°C)
- IC quản lý nguồn monolithic với khối điều khiển (CMOS) và power MOSFET trên một chip duy nhất
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BV1LG080EFJ-CE2 ROHM SemiconductorBV1LG080EFJ-C là IC công tắc phía thấp (low side) 1 kênh cho ứng dụng ô tô 24 V. HTSOP-J8 Datasheet (PDF) | HTSOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||
| BV1LK080FJ-CE2 ROHM SemiconductorBV1LK080FJ-C là IC công tắc phía thấp (low side) 1 kênh dùng cho ứng dụng ô tô 12 V・24 V. IC tích hợp sẵn chức năng OCP, Dual TSD và Active Clamp. SOP-J8 Datasheet (PDF) | SOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||
| BV1LK140FJ-CE2 ROHM SemiconductorBV1LK140FJ-C là IC công tắc phía thấp (low side) 1 kênh cho ứng dụng ô tô 12V・24V. Tích hợp OCP, Dual TSD và chức năng Active Clamp. SOP-J8 Datasheet (PDF) | SOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||
| BV1LK280FJ-CE2 ROHM SemiconductorBV1LK280FJ-C là IC công tắc phía thấp (low side) 1 kênh cho ứng dụng ô tô 12V・24V. Tích hợp OCP, Dual TSD và chức năng Active Clamp. SOP-J8 Datasheet (PDF) | SOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||

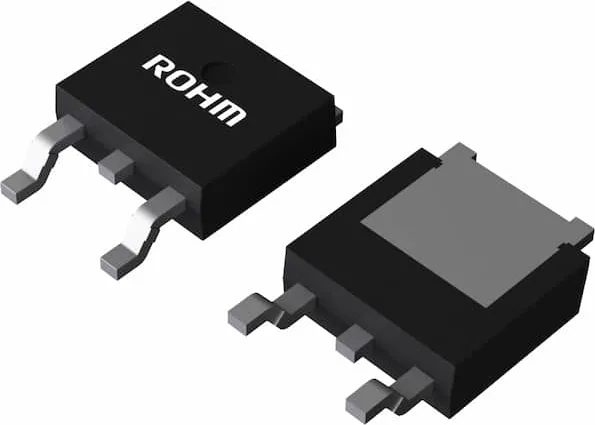

| BV1LY010FPJ-ME1 ROHM SemiconductorBV1LY010FPJ-M là IC công tắc phía thấp (low side) 1 kênh dùng cho ô tô, có tích hợp Dual TSD®, OCP và chức năng active clamp. TO252-J3 Datasheet (PDF) | TO252-J3 | Đặt hàng trước | Liên hệ báo giá | ||

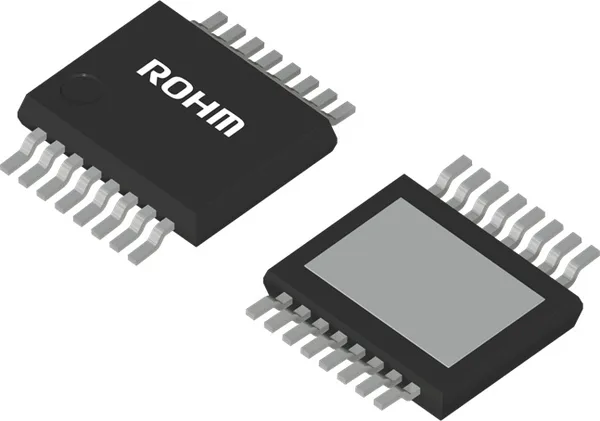

| BV2HB020EUV-CE2 ROHM SemiconductorBV2HB020EUV-C là thiết bị nguồn thông minh (Intelligent Power Device) phía cao hai kênh 20 mΩ tích hợp bảo vệ tải quá dòng, cơ chế ngắt nhiệt kép (dual Temperature Shutdown) giúp hạn chế quá độ nhiệt bên trong và giảm… HTSSOP-C16 Datasheet (PDF) | HTSSOP-C16 | Đặt hàng trước | Liên hệ báo giá | ||
