BU9799KV-E2
Bộ điều khiển LCD segment duty thấp (Low Duty)
BU9799KV là bộ điều khiển LCD đa dụng 1/4 duty, có thể dùng cho sản phẩm tiêu dùng / chạy pin và điều khiển tối đa 200 LCD segment. Tích hợp RAM hiển thị để giảm tải cho CPU.
Thông số
- Mã nhà sản xuất
- BU9799KV-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- VQFP64
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang sản xuất (Active)
- Mã gốc (Base Part No.)
- BU9799KV
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 1000
- Cấp nhạy ẩm (MSL)
- 3
- Cấp
- Tiêu dùng
- Phần tử segment
- 200
- Duty
- 1/4
- Bias
- 1/3, 1/2
- Phần tử của MUX 1:4
- 200
- Giao diện [line serial]
- 2 dây
- Điện áp giao tiếp (Min.) [V]
- 2.5
- Điện áp giao tiếp (Max.) [V]
- 5.5
- Nguồn cấp cho LCD (Min.) [V]
- 2.5
- Nguồn cấp cho LCD (Max.) [V]
- 5.5
- Dạng sóng điều khiển LCD
- Đường/khung
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 12.0x12.0 (t=1.6)
Thông tin chi tiết
BU9799KV là bộ điều khiển LCD đa dụng 1/4 duty, có thể dùng cho sản phẩm tiêu dùng / chạy pin và điều khiển tối đa 200 LCD segment. Tích hợp RAM hiển thị để giảm tải cho CPU. Ngoài ra, được thiết kế tiêu thụ điện năng thấp và không cần linh kiện ngoài. Hỗ trợ điều chỉnh độ tương phản LCD bằng chức năng EVR.
Tính năng chính
- Điều khiển 1/4duty: Tối đa 200 segment
- Tích hợp RAM dữ liệu hiển thị: 50 x 4bit
- Có thể chọn thiết lập bias 1/3 hoặc 1/2
- Nguồn cấp cho giao tiếp: 2.5V đến 5.5V
- Nguồn cấp cho LCD: 2.5V đến 5.5V
- Tích hợp mạch điều khiển điện áp LCD
- Tích hợp mạch dao động cho tần số khung LCD
- Có thể chọn điều khiển đảo cực theo Line hoặc Frame
- Hỗ trợ giao tiếp nối tiếp 2 dây
- Hỗ trợ chân INHb để điều khiển bật/tắt hiển thị
- Tích hợp chức năng EVR để điều chỉnh độ tương phản LCD
- Tích hợp mạch reset khi cấp nguồn (power on reset)
- Không cần linh kiện ngoài
- Thiết kế tiêu thụ điện năng thấp
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

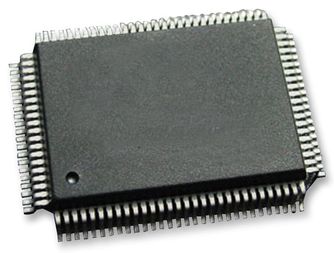

| ML9470-12GAZ0ARL ROHM SemiconductorPMIC DISPLAYDRIVER SMD QFP-100 LCD SERIAL 160SEG 3V-5.5V WxL(14x20) Datasheet (PDF) | — | Đặt hàng trước |
| ||
| BU91510KV-ME2 ROHM SemiconductorBU91510KV-M là bộ điều khiển LCD đa dụng 1/4 hoặc 1/3 duty, có thể dùng cho ứng dụng ô tô và điều khiển tối đa 216 LCD segment. VQFP64 Datasheet (PDF) | VQFP64 | Đặt hàng trước | Liên hệ báo giá | ||
| BU91520KV-ME2 ROHM SemiconductorBU91520KV-M là bộ điều khiển LCD đa dụng 1/4 hoặc 1/3duty, có thể dùng cho ứng dụng ô tô và điều khiển tối đa 276 LCD segment. VQFP80 Datasheet (PDF) | VQFP80 | Đặt hàng trước | Liên hệ báo giá | ||
| BU91530KVT-ME2 ROHM SemiconductorBU91530KVT-M là bộ điều khiển LCD đa dụng 1/5, 1/4, 1/3duty hoặc Static, có thể dùng cho ứng dụng ô tô và điều khiển tối đa 445 LCD segment. TQFP100V Datasheet (PDF) | TQFP100V | Đặt hàng trước | Liên hệ báo giá | ||
| BU91600FUV-ME2 ROHM SemiconductorBU91600FV-M là bộ điều khiển LCD đa dụng 1/4, 1/3, 1/2duty hoặc Static, có thể dùng cho ứng dụng ô tô và điều khiển tối đa 148 LCD segment. TSSOP-C48V Datasheet (PDF) | TSSOP-C48V | Đặt hàng trước | Liên hệ báo giá | ||

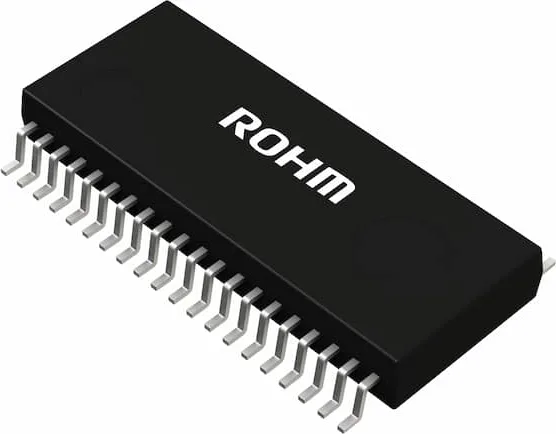

| BU91600FV-ME2 ROHM SemiconductorBU91600FV-M là bộ điều khiển LCD đa dụng 1/4, 1/3, 1/2duty hoặc Static, có thể dùng cho ứng dụng ô tô và điều khiển tối đa 116 LCD segment. SSOP-B40 Datasheet (PDF) | SSOP-B40 | Đặt hàng trước | Liên hệ báo giá | ||

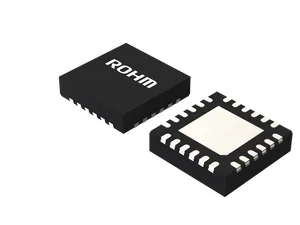

| BU91795MUF-ME2 ROHM SemiconductorBU91795MUF-M là bộ điều khiển LCD đa dụng 1/4 duty, có thể dùng cho ứng dụng ô tô và điều khiển tối đa 48 LCD segment. VQFN24FV4040 (Wettable Flank) Datasheet (PDF) | VQFN24FV4040 (Wettable Flank) | Đặt hàng trước | Liên hệ báo giá | ||

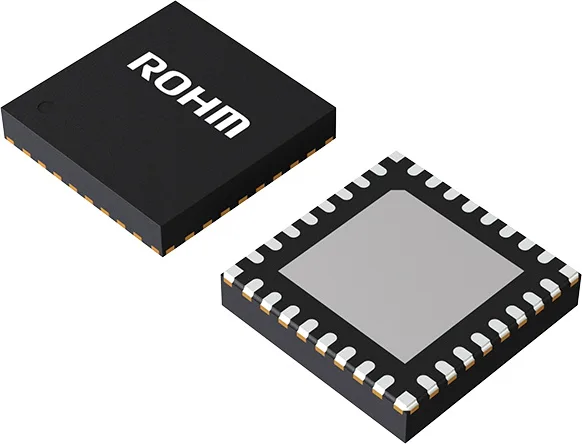

| BU91796BMUF-ME2 ROHM SemiconductorBU91796BMUF-M là bộ điều khiển LCD đa dụng 1/4 duty, có thể dùng cho ứng dụng ô tô và điều khiển tối đa 80 LCD segment. VQFN32FBV050 (Wettable Flank) Datasheet (PDF) | VQFN32FBV050 (Wettable Flank) | Đặt hàng trước | Liên hệ báo giá |
