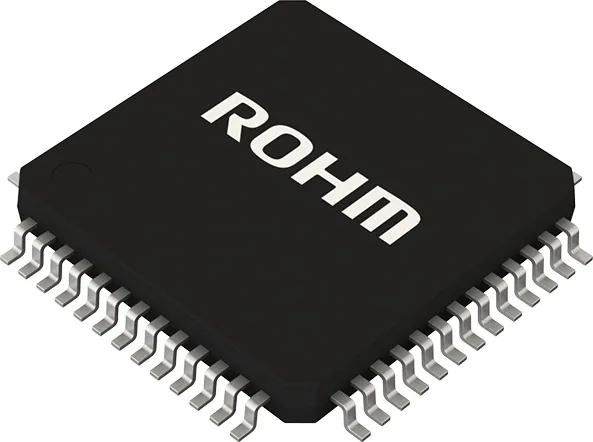

BU16501KS2-E2
Bộ điều khiển LED tương thích I²C và giao diện nối tiếp 3 dây cho LED ma trận điểm 8x16
BU16501KS2 là “Matrix LED Driver” phù hợp nhất cho thiết bị gia dụng. IC có thể điều khiển ma trận LED 8x16 (128 điểm) bằng 8 công tắc PMOS nội bộ và 16 bộ điều khiển LED.
Thông số
- Mã nhà sản xuất
- BU16501KS2-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- SQFP-T52M
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang sản xuất (Active)
- Mã gốc (Base Part No.)
- BU16501KS2
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 1000
- Cấp nhạy ẩm (MSL)
- 3
- Cấu trúc mạch
- Dòng không đổi
- Vin (Min.) [V]
- 2.7
- Vin (Max.) [V]
- 5.5
- Tổng dòng điện đầu ra (Max.) [mA]
- 680
- Dòng điều khiển mỗi kênh (Max.) [mA]
- 42.5
- Số đầu ra
- 16
- Vout (Max.) [V]
- 5.5
- Đầu vào dữ liệu
- I2C / 3 dây
- Điều chỉnh độ sáng
- DC / PWM
- Số bước điều chỉnh sáng PWM
- 64
- Số bước điều chỉnh sáng DC
- 16
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 12.0x12.0 (t=1.6)
Thông tin chi tiết
BU16501KS2 là “Matrix LED Driver” phù hợp nhất cho thiết bị gia dụng. IC có thể điều khiển ma trận LED 8x16 (128 điểm) bằng 8 công tắc PMOS nội bộ và 16 bộ điều khiển LED. Có thể điều khiển độ sáng từng điểm bằng cách cài đặt thanh ghi nội bộ. Hỗ trợ giao diện SPI và I²C.
Tính năng chính
- Bộ điều khiển ma trận LED (8x16)
- 8 công tắc PMOS và 16 bộ điều khiển dòng, điều khiển tuần tự theo thời gian 1/8.
- Bật/tắt (cho từng điểm).
- Các bộ điều khiển dòng có thể cấp dòng từ 0 đến 20mA với 16 bước (cho từng điểm).
- Các bộ điều khiển dòng có thể cấp tối đa 42.5mA/Line.
- Điều khiển độ sáng 64 bước bằng PWM (cài đặt chung cho tất cả các điểm)
- Giao diện
- Tương thích SPI và I²C BUS chế độ FS（tối đa 400kHz）
- Ở chế độ I²C, có thể chọn địa chỉ thiết bị I²C (74h hoặc 75h)
- Ngắt khi quá nhiệt (TSD)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

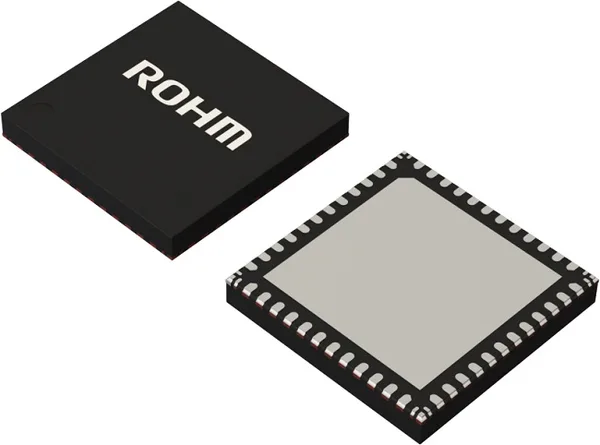

| BD12801MUF-ME2 ROHM SemiconductorBD12801MUF-M là bộ điều khiển dòng không đổi 16 kênh với điều chỉnh độ sáng PWM 13bit và điều chỉnh độ sáng DC cục bộ 8bit cho từng kênh riêng biệt. Có thể giao tiếp với vi điều khiển µ qua SPI. VQFN48FAV070 Datasheet (PDF) | VQFN48FAV070 | Đặt hàng trước | Liên hệ báo giá | ||
