BM2PA96F-GE2
IC chuyển đổi DC/DC loại PWM tích hợp MOSFET đóng cắt
Bộ chuyển đổi DC/DC loại PWM BM2PA96F cho AC/DC cung cấp hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện.
Thông số
- Mã nhà sản xuất
- BM2PA96F-GE2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- SOP8
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BM2PA96F
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 1
- FET
- Tích hợp
- Loại bộ điều khiển
- PWM
- Vin1 (Min.) [V]
- 8.9
- Vin1 (Max.) [V]
- 26
- Vmax (DrainMax) [V]
- 650
- Mạch khởi động
- Tích hợp
- Tần số SW (Max.) [kHz]
- 65
- Vcc OVP
- Tự khởi động lại
- BR PIN
- Không
- Điện trở ON (MOSFET) [Ω]
- 8.5
- Kênh
- 1
- Chế độ tải nhẹ
- Có
- EN
- Không
- Khởi động mềm
- Có
- Ngắt nhiệt
- Có
- Khóa thấp áp (UVLO)
- Có
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 105
- Kích thước vỏ [mm]
- 5.0x6.2 (t=1.71)
Thông tin chi tiết
Bộ chuyển đổi DC/DC loại PWM BM2PA96F cho AC/DC cung cấp hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. BM2PA96F hỗ trợ cả thiết bị cách ly và không cách ly, cho phép thiết kế đơn giản hơn nhiều loại bộ chuyển đổi điện công suất thấp. Mạch khởi động HV 650V tích hợp góp phần tiêu thụ điện năng thấp. Đạt mức tự do thiết kế cao hơn với điện trở dò dòng điện là linh kiện ngoài. Dòng điện được giới hạn trong từng chu kỳ và thể hiện hiệu năng xuất sắc về băng thông và đáp ứng quá độ do dùng điều khiển chế độ dòng điện. Tần số đóng cắt là 65 kHz. Ở tải nhẹ, tần số đóng cắt được giảm và đạt hiệu suất cao. Chức năng nhảy tần (frequency hopping) góp phần giảm EMI cũng có trên chip. Có thể triển khai thiết kế dễ dàng vì có tích hợp MOSFET đóng cắt 650V. Có thể chọn từ nhiều bo mạch đánh giá về công suất và cấu trúc mạch (topology).
Tính năng chính
- Tần số PWM: 65kHz
- Điều khiển PWM chế độ dòng điện
- Hoạt động Burst khi tải nhẹ
- Chức năng giảm tần số
- Tích hợp mạch khởi động 650V
- Tích hợp MOSFET đóng cắt 650V
- Bảo vệ điện áp thấp chân VCC
- Bảo vệ quá áp chân VCC
- Bảo vệ hở mạch chân SOURCE
- Bảo vệ ngắn mạch chân SOURCE
- Chức năng Leading Edge Blanking chân SOURCE
- Mạch bảo vệ quá dòng từng chu kỳ
- Khởi động mềm
- Mạch bảo vệ quá dòng thứ cấp
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BM2PAA1Y-Z ROHM SemiconductorIC chuyển đổi DC/DC kiểu PWM cho AC/DC tạo nên hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. IC giúp thiết kế đơn giản hơn các bộ chuyển đổi hiệu suất cao chuyên dùng cho loại không cách ly. DIP7K Datasheet (PDF) | DIP7K | Đặt hàng trước | Liên hệ báo giá | ||
| BM2PAB1Y-Z ROHM SemiconductorIC chuyển đổi DC/DC kiểu PWM cho AC/DC tạo nên hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. IC giúp thiết kế đơn giản hơn các bộ chuyển đổi hiệu suất cao chuyên dùng cho loại không cách ly. DIP7K Datasheet (PDF) | DIP7K | Đặt hàng trước | Liên hệ báo giá | ||
| BM2PBB3YF-E2 ROHM SemiconductorIC chuyển đổi DC/DC kiểu PWM cho AC/DC tạo nên hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. IC giúp thiết kế đơn giản hơn các bộ chuyển đổi hiệu suất cao chuyên dùng cho loại không cách ly. SOP8 Datasheet (PDF) | SOP8 | Đặt hàng trước | Liên hệ báo giá | ||
| BM2PDA1Y-Z ROHM SemiconductorIC chuyển đổi DC/DC kiểu PWM cho AC/DC tạo nên hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. IC giúp thiết kế đơn giản hơn các bộ chuyển đổi hiệu suất cao chuyên dùng cho loại không cách ly. DIP7K Datasheet (PDF) | DIP7K | Đặt hàng trước | Liên hệ báo giá | ||
| BM2PDB1Y-Z ROHM SemiconductorIC chuyển đổi DC/DC kiểu PWM cho AC/DC tạo nên hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. IC giúp thiết kế đơn giản hơn các bộ chuyển đổi hiệu suất cao chuyên dùng cho loại không cách ly. DIP7K Datasheet (PDF) | DIP7K | Đặt hàng trước | Liên hệ báo giá | ||

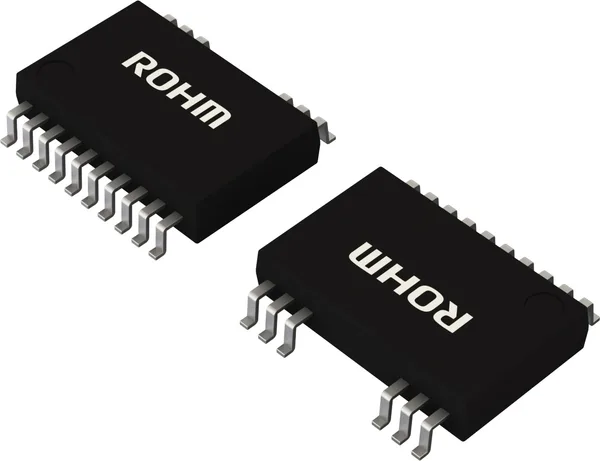

| BM2PH1A13FS-ZE2 ROHM SemiconductorDòng IC chuyển đổi DC-DC kiểu PWM cho AC-DC này cung cấp hệ thống tối ưu cho mọi sản phẩm có ổ cắm. SSOP-A20_16A Datasheet (PDF) | SSOP-A20_16A | Đặt hàng trước | Liên hệ báo giá | ||
