BM1P067FJ-E2
IC điều khiển PWM
IC điều khiển PWM cho AC/DC "BM1P067FJ" cung cấp hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. Mạch khởi động tích hợp chịu được 650 V giúp giữ mức tiêu thụ điện năng thấp.
Thông số
- Mã nhà sản xuất
- BM1P067FJ-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- SOP-J8
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BM1P067FJ
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 1
- FET
- Ngoài
- Loại bộ điều khiển
- PWM
- Vin1 (Min.) [V]
- 8.9
- Vin1 (Max.) [V]
- 26
- Mạch khởi động
- Tích hợp
- Tần số SW (Max.) [kHz]
- 65
- Vcc OVP
- Tự khởi động lại
- BR PIN
- Không
- Kênh
- 1
- Chế độ tải nhẹ
- Có
- EN
- Không
- Khởi động mềm
- Có
- Ngắt nhiệt
- Tự khởi động lại
- Khóa thấp áp (UVLO)
- Có
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 4.9x6.0 (t=1.65)
Thông tin chi tiết
IC điều khiển PWM cho AC/DC "BM1P067FJ" cung cấp hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. Mạch khởi động tích hợp chịu được 650 V giúp giữ mức tiêu thụ điện năng thấp. Hỗ trợ cả phiên bản cách ly và không cách ly, giúp thiết kế đơn giản hơn nhiều loại bộ chuyển đổi công suất thấp. MOSFET đóng cắt và điện trở dò dòng điện là linh kiện ngoài, nhờ đó đạt mức tự do thiết kế nguồn cao hơn. Tần số đóng cắt được đặt cố định. Do dùng điều khiển chế độ dòng điện, giới hạn dòng điện được áp dụng trong từng chu kỳ và thể hiện hiệu năng xuất sắc về băng thông và đáp ứng quá độ. Ở tải nhẹ, tần số được giảm và đạt hiệu suất cao hơn. Chức năng nhảy tần (frequency hopping) cũng được tích hợp, góp phần giảm EMI. Trên chip cũng có các chức năng khởi động mềm và burst, giới hạn quá dòng từng chu kỳ, bảo vệ quá áp VCC, bảo vệ quá tải và các chức năng bảo vệ khác. Có thể chọn từ nhiều bo mạch đánh giá về công suất và cấu trúc mạch (topology).
Tính năng chính
- · Phương pháp PWM chế độ dòng điện
- · Chức năng nhảy tần (Frequency Hopping)
- · Hoạt động Burst / chức năng giảm tần số khi tải nhẹ
- · Tích hợp mạch khởi động 650V
- · Bảo vệ điện áp thấp chân VCC
- · Bảo vệ quá áp chân VCC
- · Bảo vệ hở mạch chân CS
- · Chức năng Leading-Edge-Blanking chân CS
- · Mạch bảo vệ quá dòng từng chu kỳ
- · Bảo vệ dòng điện có bù điện áp AC
- · Khởi động mềm
- · Mạch bảo vệ quá dòng thứ cấp
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BM1P068FJ-E2 ROHM SemiconductorIC điều khiển PWM cho AC/DC "BM1P068FJ" cung cấp hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. Mạch khởi động tích hợp chịu được 650 V giúp giữ mức tiêu thụ điện năng thấp. SOP-J8 Datasheet (PDF) | SOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||
| BM1P101FJ-E2 ROHM SemiconductorBộ chuyển đổi DC/DC loại PWM (BM1Pxxx) cho AC/DC cung cấp hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. SOP-J8 Datasheet (PDF) | SOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||
| BM1P102FJ-E2 ROHM SemiconductorBộ chuyển đổi DC/DC loại PWM (BM1Pxxx) cho AC/DC cung cấp hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. SOP-J8 Datasheet (PDF) | SOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||
| BM1P105FJ-E2 ROHM SemiconductorIC điều khiển PWM cho AC/DC "BM1P105FJ" cung cấp hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. Mạch khởi động tích hợp chịu được 650 V giúp giữ mức tiêu thụ điện năng thấp. SOP-J8 Datasheet (PDF) | SOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||
| BM1P107FJ-E2 ROHM SemiconductorIC điều khiển PWM cho AC/DC "BM1P107FJ" cung cấp hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. Mạch khởi động tích hợp chịu được 650 V giúp giữ mức tiêu thụ điện năng thấp. SOP-J8 Datasheet (PDF) | SOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||

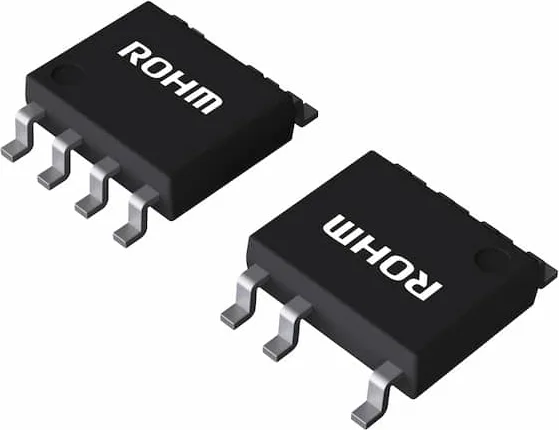

| BM1P10CFJ-E2 ROHM SemiconductorBộ điều khiển PWM cho nguồn AC/DC tạo nên hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện. Với MOSFET chuyển mạch và điện trở phát hiện dòng điện bên ngoài, thiết kế nguồn rất linh hoạt. SOP-J7S Datasheet (PDF) | SOP-J7S | Đặt hàng trước | Liên hệ báo giá | ||
