BH1730FVC-TR
IC cảm biến ánh sáng môi trường ngõ ra nối tiếp số 16bit
IC cảm biến ánh sáng môi trường ngõ ra số gồm photodiode, mạch chuyển đổi dòng-áp, bộ chuyển đổi A/D, các mạch logic điều khiển, mạch giao diện, v.v. IC kết nối với bus I²C trong thiết bị.
Thông số
- Mã nhà sản xuất
- BH1730FVC-TR
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- WSOF6
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang sản xuất (Active)
- Mã gốc (Base Part No.)
- BH1730FVC
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 3000
- Cấp nhạy ẩm (MSL)
- 3
- Loại cảm biến
- ALS kỹ thuật số
- Vcc (Min.) [V]
- 2.4
- Vcc (Max.) [V]
- 3.6
- Loại đầu ra
- I2C
- Dải đo độ rọi [lx]
- 0 to 65, 000
- Biến thiên độ nhạy [%]
- ±15
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 1.6x3.0 (t=0.75)
Thông số kỹ thuật
| Danh mục (Category) | Cảm biến ánh sáng, hồng ngoại, UV |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Cách đóng gói (Package) | Tape & Reel (TR) |
Thông tin chi tiết
IC cảm biến ánh sáng môi trường ngõ ra số gồm photodiode, mạch chuyển đổi dòng-áp, bộ chuyển đổi A/D, các mạch logic điều khiển, mạch giao diện, v.v. IC kết nối với bus I²C trong thiết bị.
Tính năng chính
- Giao diện bus I²C (hỗ trợ chế độ f / s, địa chỉ slave "0101001".)
- Có hai ngõ ra với đỉnh đáp ứng phổ nằm ở ánh sáng khả kiến (Type0) và ánh sáng hồng ngoại (Type1).
- Bộ chuyển đổi độ rọi sang số
- Dải rất rộng và độ phân giải cao. (0.008 - 65535 lx)
- Dòng thấp nhờ chức năng power down
- Chức năng loại bỏ nhiễu ánh sáng 50Hz / 60Hz
- Tương thích giao diện ngõ vào logic 1.8V
- Ít phụ thuộc vào nguồn sáng nhờ tính toán với Type0 và Type1.
- (vd. Đèn sợi đốt, đèn huỳnh quang, đèn halogen, LED trắng, ánh sáng mặt trời)
- Có chức năng ngắt (interrupt).
- Có thể hiệu chỉnh kết quả đo theo ảnh hưởng của cửa sổ quang học.
- (Với chức năng này có thể phát hiện tối thiểu 0.001 lx, tối đa 100000 lx.)
- Sai lệch đo nhỏ (+/- 15%)
- Tích hợp mạch đặt lại khi cấp nguồn (power on reset).
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BH1751FVI-TR ROHM SemiconductorIC AMBIENT LIGHT SENSOR 6-WSOF-EP SMD (6-SMD, Flat Lead Exposed Pad) | — | Đặt hàng trước |
| ||
| RPR-0521RS ROHM SemiconductorModule này bao gồm cảm biến ánh sáng môi trường, cảm biến tiệm cận quang học và LED hồng ngoại. Giúp giảm dòng điện tiêu thụ và/hoặc cải thiện khả năng nhìn màn hình trong môi trường sáng. RPR-0521RS Datasheet (PDF) | RPR-0521RS | Đặt hàng trước | Liên hệ báo giá | ||

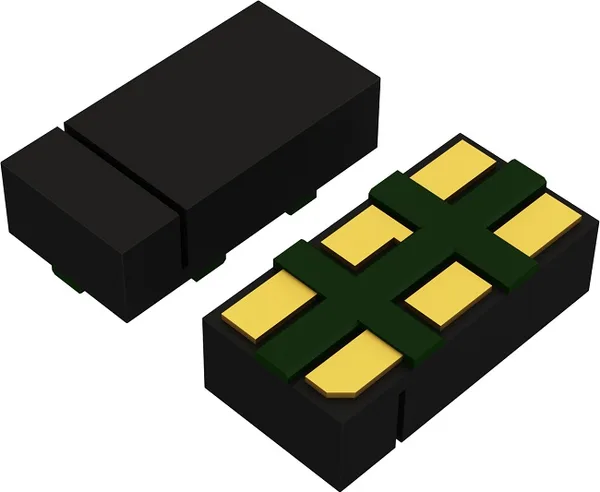

| RPR-0720 ROHM SemiconductorRPR-0720 là module cảm biến tiệm cận quang học (PS) kỹ thuật số được trang bị VCSEL hồng ngoại (IrVCSEL) và IC có giao tiếp I2C. IC này tích hợp bộ thu hồng ngoại và mạch điều khiển VCSEL. RPR-0720 Datasheet (PDF) | RPR-0720 | Đặt hàng trước | Liên hệ báo giá | ||

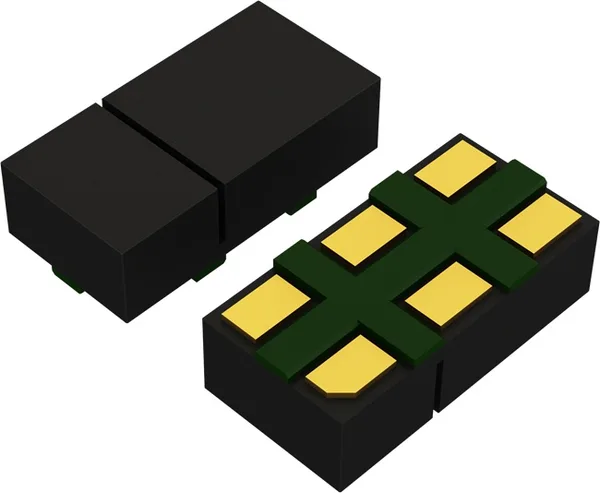

| RPR-0730 ROHM SemiconductorRPR-0730 là cảm biến quang học tương tự với VCSEL hồng ngoại (IrVCSEL) và phototransistor. Cảm biến phát hiện người hoặc vật đến gần bằng cách phản xạ ánh sáng phát ra từ IrVCSEL lên vật ở gần. RPR-0730 Datasheet (PDF) | RPR-0730 | Đặt hàng trước | Liên hệ báo giá | ||
