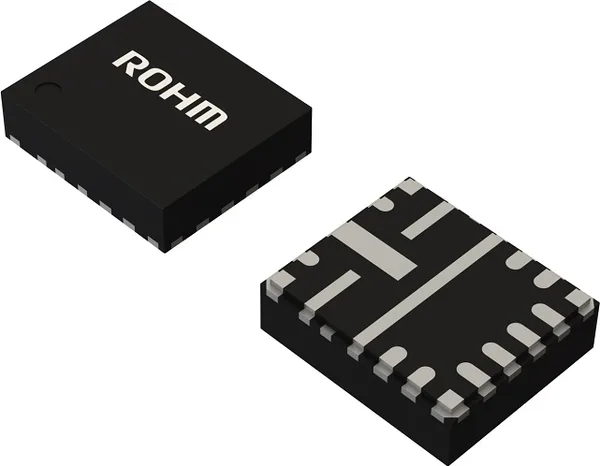

BD9SA01F80-CE2
Bộ chuyển đổi buck tích hợp FET
Đang phát triển, chưa sản xuất hàng loạt. BD9SA01F80-C là bộ chuyển đổi buck 1 kênh tích hợp FET, có khả năng cấp dòng điện lên đến 12A. Có thể dùng cuộn cảm nhỏ nhờ tần số đóng cắt cao 2.25MHz.
Thông số
- Mã nhà sản xuất
- BD9SA01F80-CE2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- VFN18FV3530
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang phát triển (Under Development)
- Mã gốc (Base Part No.)
- BD9SA01F80-C
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 3000
- Cấp nhạy ẩm (MSL)
- 3
- Số kênh [ch]
- 1
- FET tích hợp / bộ điều khiển
- Tích hợp FET
- Cấu trúc mạch
- Buck
- Đồng bộ / không đồng bộ
- Đồng bộ
- Vin1 (Min.) [V]
- 2.7
- Vin1 (Max.) [V]
- 5.5
- Vout1 (Min.) [V]
- 0.8
- Vout1 (Max.) [V]
- 0.8
- Iout1 (Max.) [A]
- 12
- Cài đặt tần số SW (Max.) [MHz]
- 2.25
- Chế độ tải nhẹ
- Không
- EN
- Có
- PGOOD
- Không
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 125
- Kích thước vỏ [mm]
- 3.5x3.0 (t=1.0)
- Tiêu chuẩn chung
- AEC-Q100 (cấp ô tô)
Thông số kỹ thuật
| Danh mục (Category) | Ổn áp xung DC-DC |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Chức năng (Function) | Step-Down |
| Cấu trúc mạch (Topology) | Buck |
| Dòng ra (Current - Output) | 12A |
| Tần số chuyển mạch (Frequency - Switching) | 2.25MHz |
Thông tin chi tiết
BD9SA01F80-C là bộ chuyển đổi buck 1 kênh tích hợp FET, có khả năng cấp dòng điện lên đến 12A. Có thể dùng cuộn cảm nhỏ nhờ tần số đóng cắt cao 2.25MHz. Đây là bộ chuyển đổi buck điều khiển chế độ dòng điện, có đáp ứng quá độ nhanh. Có điện trở hồi tiếp tích hợp đặt điện áp ra ở 0.8V và mạch bù pha. Có thể xây dựng ứng dụng với ít linh kiện ngoài.
Tính năng chính
- Đạt chuẩn AEC-Q100. (Grade 1)
- Sản phẩm ô tô hỗ trợ an toàn chức năng
- Tích hợp FET có khả năng dòng điện ra liên tục lên đến 12A.
- Tích hợp các chức năng bảo vệ.
- OVP (Over Voltage Protection), UVP (Under Voltage Protection), OCP (Over Current Protection), TSD (Thermal Shut Down)
- Tích hợp UVLO (Under Voltage Lockout), OVLO (Over Voltage Lockout)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BD9SD11NUX-CE2 ROHM SemiconductorBD9SD11NUX-C là bộ chuyển đổi DC/DC buck đồng bộ với POWER MOSFET điện trở dẫn thấp tích hợp, có khả năng cấp dòng điện lên đến 600mA. Có thể dùng cuộn cảm nhỏ nhờ tần số đóng cắt cao 2.2MHz. VSON008X2020 Datasheet (PDF) | VSON008X2020 | Đặt hàng trước | Liên hệ báo giá | ||
| BD9V100MUF-CE2 ROHM SemiconductorBD9V100MUF-C là bộ chuyển đổi buck đồng bộ chế độ dòng điện tích hợp POWER MOSFET định mức điện áp cao. VQFN24FV4040 (Wettable Flank) Datasheet (PDF) | VQFN24FV4040 (Wettable Flank) | Đặt hàng trước | Liên hệ báo giá | ||
| BD9V101MUF-LBE2 ROHM SemiconductorSản phẩm được đảm bảo hỗ trợ dài hạn cho thị trường công nghiệp. BD9V101MUF-LB là bộ chuyển đổi buck đồng bộ chế độ dòng điện, tích hợp POWER MOSFET chịu điện áp cao. VQFN24FV4040 (Wettable Flank) Datasheet (PDF) | VQFN24FV4040 (Wettable Flank) | Đặt hàng trước | Liên hệ báo giá | ||

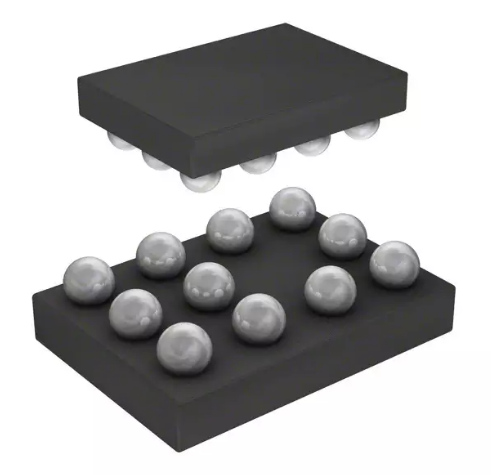

| BD1865GWL-E2 ROHM SemiconductorPMIC SMPSDCDC SMD UFBGA-16 BOOST POS ADJ 3.8A 2.5VIMIN 2.5MHZ SYNC WxL(1.6x1.6) | — | Đặt hàng trước |
| ||
