BD9848FV-E2
Bộ chuyển đổi buck 3.6ch (Bộ điều khiển), 35-2V
BD9848FV là IC chứa hai mạch điều khiển ổn áp chuyển mạch theo phương pháp điều chế độ rộng xung. Cả hai mạch đều có thể dùng cho hoạt động của bộ chuyển đổi DC/DC giảm áp.
Thông số
- Mã nhà sản xuất
- BD9848FV-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- SSOP-B20
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD9848FV
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 1
- Số kênh [ch]
- 2
- FET tích hợp / bộ điều khiển
- Bộ điều khiển
- Cấu trúc mạch
- Buck
- Đồng bộ / không đồng bộ
- Không đồng bộ
- Vin1 (Min.) [V]
- 3.6
- Vin1 (Max.) [V]
- 35
- Vout1 (Min.) [V]
- 1.2
- Vout1 (Max.) [V]
- 31.5
- Iout1 (Max.) [A]
- 1
- Vin2 (Min.) [V]
- 3.6
- Vin2 (Max.) [V]
- 35
- Vout2 (Min.) [V]
- 1.2
- Vout2 (Max.) [V]
- 31.5
- Cài đặt tần số SW (Max.) [MHz]
- 1.5
- Chế độ tải nhẹ
- Không
- EN
- Có
- PGOOD
- Không
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 105
- Kích thước vỏ [mm]
- 6.5x6.4 (t=1.45)
Thông tin chi tiết
BD9848FV là IC chứa hai mạch điều khiển ổn áp chuyển mạch theo phương pháp điều chế độ rộng xung. Cả hai mạch đều có thể dùng cho hoạt động của bộ chuyển đổi DC/DC giảm áp. Ngoài ra, vỏ được thiết kế nhỏ gọn, tối ưu cho nguồn điện nhỏ gọn của nhiều loại thiết bị.
Tính năng chính
- Ngõ vào chịu điện áp cao (Vcc=35V)
- Có mạch điều khiển FET (mạch giảm áp 2 ngõ ra).
- Có điện áp tham chiếu bộ khuếch đại sai số (1.0V±1%) và mạch ngõ ra REG (2.5V).
- Có mạch phát hiện quá dòng. (Phát hiện liên tục 5 chu kỳ)
- Khởi động mềm và thời gian tạm dừng có thể điều chỉnh.
- Có thể chuyển đổi giữa ba chế độ chờ (standby), master và slave. (Iccs = 0μA typ ở chế độ chờ.)
- Điều khiển ON / OFF độc lập cho từng kênh. (chân DT)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BD63536FJ-E2 ROHM SemiconductorBD63536FJ là bộ ổn áp chuyển mạch điều khiển cổng trực tiếp, hoạt động từ điện áp nguồn 3V. Bộ ổn áp này dùng vỏ nhỏ SOP-J8 và hoạt động như bộ ổn áp chuyển mạch kiểu điều khiển điện áp của bộ chuyển đổi DC/DC giảm áp. SOP-J8 Datasheet (PDF) | SOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||
| BD8303MUV-E2 ROHM SemiconductorBD8303MUV tạo điện áp ngõ ra tăng/giảm áp, kể cả 3.3 V / 5 V, từ 1 cell pin lithium, 4 pin, hoặc 2 cell pin Li chỉ với một cuộn cảm. VQFN016V3030 Datasheet (PDF) | VQFN016V3030 | Đặt hàng trước | Liên hệ báo giá | ||
| BD9015KV-ME2 ROHM SemiconductorBD9015KV-M và BD9016KV-M là các bộ điều khiển chuyển mạch chỉnh lưu đồng bộ hiệu năng cao với dải đầu vào rộng và ngõ ra hai kênh. VQFP48C Datasheet (PDF) | VQFP48C | Đặt hàng trước | Liên hệ báo giá | ||
| BD9016KV-ME2 ROHM SemiconductorBD9016KV-M và BD9016KV-M là các bộ điều khiển chuyển mạch chỉnh lưu đồng bộ hiệu năng cao với dải đầu vào rộng và ngõ ra hai kênh. VQFP48C Datasheet (PDF) | VQFP48C | Đặt hàng trước | Liên hệ báo giá | ||
| BD9035AEFV-CE2 ROHM SemiconductorBD9035AEFV-C là bộ điều khiển chuyển mạch buck-boost chịu điện áp cao với dải đầu vào rộng (VIN=3.8~30V), có thể tạo ngõ ra buck-boost chỉ với một cuộn cảm. HTSSOP-B24 Datasheet (PDF) | HTSSOP-B24 | Đặt hàng trước | Liên hệ báo giá | ||
| BD9036EFV-CE2 ROHM SemiconductorBD9036EFV-C là bộ điều khiển đóng cắt buck-boost chịu điện áp cao với dải điện áp vào rộng (VIN=3.8~30V), có thể tạo đầu ra buck-boost chỉ với một cuộn cảm. HTSSOP-B24 Datasheet (PDF) | HTSSOP-B24 | Đặt hàng trước | Liên hệ báo giá | ||
| BD9611MUV-E2 ROHM SemiconductorBD9611MUV là bộ ổn áp chuyển mạch giảm áp đồng bộ chịu điện trở cao, đầu vào điện áp rộng (10V đến 56V). VQFN020V4040 Datasheet (PDF) | VQFN020V4040 | Đặt hàng trước | Liên hệ báo giá | ||

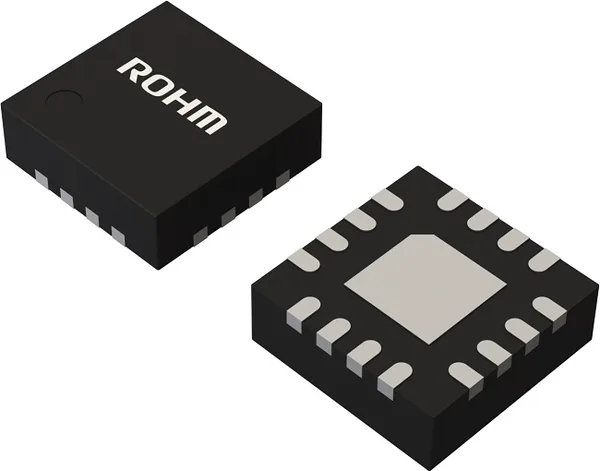

| BD9615MUV-LBE2 ROHM SemiconductorSản phẩm được đảm bảo hỗ trợ dài hạn cho thị trường công nghiệp. BD9615MUV-LB là bộ điều khiển MOSFET phía thấp (low side) chịu điện áp cao (60V). VQFN16KV3030 Datasheet (PDF) | VQFN16KV3030 | Đặt hàng trước | Liên hệ báo giá |
