BD82001FVJ-E2
IC công tắc phía cao (High Side Switch) 1 kênh cho thiết bị USB và thẻ nhớ
IC công tắc phía cao một kênh cho cổng USB là công tắc phía cao có bảo vệ quá dòng, dùng trong đường nguồn của Universal Serial Bus (USB).
Thông số
- Mã nhà sản xuất
- BD82001FVJ-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói

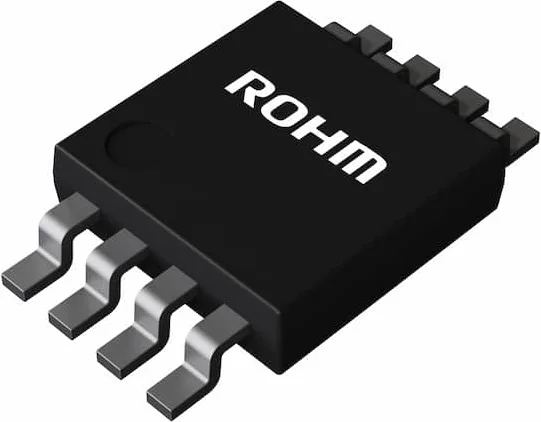

- TSSOP-B8J
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD82001FVJ
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 1
- Điện áp nguồn (Min.) [V]
- 2.7
- Điện áp nguồn (Max.) [V]
- 5.5
- Dòng tiêu thụ (Typ.) [µA]
- 110
- Điện trở ON [mΩ]
- 70
- Số kênh [ch]
- 1
- Logic đầu vào điều khiển
- Kích hoạt mức cao
- Phát hiện quá dòng [A]
- 1.0 to 2.0
- Thời gian bật đầu ra [ms]
- 0.8
- Ngắt nhiệt
- Phục hồi
- Trễ đầu ra cờ khi quá dòng [ms]
- 15
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 3.0x4.9 (t=1.1)
Thông tin chi tiết
IC công tắc phía cao một kênh cho cổng USB là công tắc phía cao có bảo vệ quá dòng, dùng trong đường nguồn của Universal Serial Bus (USB). IC đạt được N-channel power MOSFET điện trở ON thấp và dòng cấp nguồn thấp, đồng thời tích hợp mạch phát hiện quá dòng, mạch ngắt khi quá nhiệt, khóa khi sụt áp và mạch khởi động mềm.
Tính năng chính
- Công tắc MOSFET điện trở ON thấp 70mΩ
- Dòng tải liên tục 0.5A
- Logic điều khiển Active "High"
- Mạch khởi động mềm
- Phát hiện quá dòng
- Ngắt khi quá nhiệt
- Khóa khi sụt áp
- Đầu ra cờ lỗi open drain
- Gói TSSOP-B8J
- Bảo vệ ESD
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
