ROHM Semiconductor

BD7696FJ-E2

IC điều khiển hiệu chỉnh hệ số công suất (PFC)

BD7696FJ là IC hiệu chỉnh hệ số công suất (PFC) cho nguồn AC/DC, phù hợp cho mọi sản phẩm cần cải thiện hệ số công suất.

BD7696FJ-E2, SOP-J8

Thông số

Mã nhà sản xuất
BD7696FJ-E2
Hãng sản xuất
ROHM Semiconductor
Đóng gói
SOP-J8
RoHS
Đạt chuẩn RoHS
Tình trạng (Status)
Khuyến nghị cho thiết kế mới (Recommended)
Mã gốc (Base Part No.)
BD7696FJ
Kiểu đóng gói (Packing)
Cuộn băng (Taping)
Số lượng mỗi đơn vị đóng gói
2500
Cấp nhạy ẩm (MSL)
1
Chương trình cung cấp dài hạn
8 năm
Loại bộ điều khiển
PFC
Kênh
1
Phát hiện điểm không
Auxiliary Winding
Hỗ trợ IEC61000-3-2 Class-C đầu vào W/W
Có (LowTHD)
Vin1 (Typ.) [V]
2.5
Độ chính xác điện áp tham chiếu (%)
1.5
Sụt áp (brown out)
Có
Xả VCC
Có
Hệ thống OVP
1 hướng
FET
-
VS Pin bảo vệ quá áp (L/A)
Tự khởi động lại
Vin1 (Max.) [V]
38
VS bảo vệ ngắn mạch (L/A)
Tự khởi động lại
BR PIN
Có
Chế độ tải nhẹ
Có
EN
Không
Ngắt nhiệt
Có
Khóa thấp áp (UVLO)
Có
Nhiệt độ hoạt động (Min.) [°C]
-40
Nhiệt độ hoạt động (Max.) [°C]
105
Kích thước vỏ [mm]
4.9x6.0 (t=1.65)
Tải datasheet (PDF)

Thông tin chi tiết

BD7696FJ là IC hiệu chỉnh hệ số công suất (PFC) cho nguồn AC/DC, phù hợp cho mọi sản phẩm cần cải thiện hệ số công suất. PFC sử dụng chế độ dẫn biên (BCM) và có thể giảm tổn hao chuyển mạch và giảm nhiễu nhờ phát hiện dòng điện bằng 0 (ZCD). IC tích hợp mạch giảm méo hài tổng (THD) và có thể hỗ trợ IEC61000-3-2 Class-C.

Tính năng chính

  • PFC chế độ dẫn biên
  • Tích hợp mạch THD thấp
  • Tiêu thụ điện năng thấp
  • Chức năng VCC UVLO
  • ZCD bằng cuộn dây phụ
  • OVP tĩnh qua chân VS
  • Bảo vệ ngắn mạch đầu vào bộ khuếch đại sai số
  • Điều khiển cổng MOSFET ổn định
  • Khởi động mềm

Tài liệu

Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.

Mã tương tự

Mã tương tự
BD87007FJ-E2

ROHM SemiconductorBD87007FJ là bộ điều khiển chỉnh lưu đồng bộ dùng ở đầu ra phía thứ cấp. IC có bộ ổn áp shunt tiêu thụ thấp, độ chính xác cao tích hợp, giúp giảm công suất chờ.

SOP-J8

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BM1050AF-GE2

ROHM SemiconductorBM1050AF là LSI phức hợp gồm bộ chuyển đổi hiệu chỉnh hệ số công suất (PFC) cho giải pháp sóng hài và bộ chuyển đổi DC/DC (DC/DC). Do DC/DC hoạt động theo phương pháp Quasi-resonant nên góp phần giảm EMI.

SOP24

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BM1051F-GE2

ROHM SemiconductorBM1051F là LSI phức hợp gồm bộ chuyển đổi hiệu chỉnh hệ số công suất (PFC) cho giải pháp sóng hài và bộ chuyển đổi DC/DC (DC/DC). Do DC/DC hoạt động theo phương pháp Quasi-resonant nên góp phần giảm EMI.

SOP24

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BM1C101F-GE2

ROHM SemiconductorLSI phức hợp gồm bộ chuyển đổi hiệu chỉnh hệ số công suất (PFC) và IC chuyển đổi DC/DC loại bộ điều khiển Quasi-Resonant (QR) cung cấp hệ thống tối ưu cho mọi sản phẩm có ổ cắm điện.

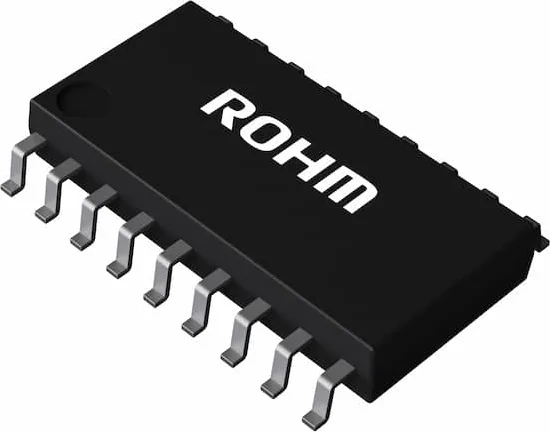

SOP18
