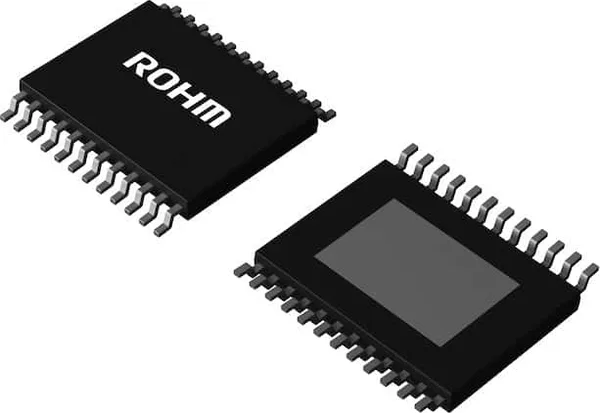

BD6380EFV-E2
Driver động cơ bước dòng điện áp thấp
BD6382EFV, BD6381EFV, BD6380EFV là dòng driver động cơ bước có thể hoạt động với nguồn điện áp thấp. Phù hợp cho thiết bị di động chạy pin nhờ chức năng tiết kiệm điện.
Thông số
- Mã nhà sản xuất
- BD6380EFV-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- HTSSOP-B24
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD6380EFV
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2000
- Cấp nhạy ẩm (MSL)
- 3
- Điện áp nguồn cấp (Max.) [V]
- 13.5
- Điện áp nguồn cấp (Min.) [V]
- 4
- Vcc (Max.) [V]
- 15
- Iout (Max.) [A]
- 1
- Điện trở ON đầu ra (Typ.) [Ω]
- 1.2
- Bước
- to 1 / 2
- Chức năng MIX DECAY
- -
- Đầu vào nguồn đơn
- -
- Hạng ô tô
- Không
- Giao diện
- PARA-IN
- Nhiệt độ hoạt động (Min.) [°C]
- -25
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 7.8x7.6 (t=1.0)
Thông tin chi tiết
BD6382EFV, BD6381EFV, BD6380EFV là dòng driver động cơ bước có thể hoạt động với nguồn điện áp thấp. Phù hợp cho thiết bị di động chạy pin nhờ chức năng tiết kiệm điện. Vỏ siêu mỏng, tản nhiệt cao cũng góp phần giảm diện tích lắp đặt.
Tính năng chính
- DMOS điện trở ON thấp, dòng điện ngõ ra định mức 0.8A
- Điều khiển PARALLEL-IN
- HALF STEP (mô-men toàn phần)
- Áp dụng được cho điều khiển μSTEP
- Chức năng tiết kiệm điện
- Mạch TSD (ngắt do nhiệt)
- Mạch OCP (bảo vệ quá dòng)
- Mạch UVLO (khóa khi điện áp thấp)
- Vỏ nhỏ gọn, mỏng, tản nhiệt cao
- Nguồn điện áp thấp VCC=2.5～5.5V
- Nguồn động cơ VM=4.0～13.5V
- Dòng sản phẩm tương thích chân (BD6381EFV/BD6380EFV)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BD6381EFV-E2 ROHM SemiconductorBD6382EFV, BD6381EFV, BD6380EFV là dòng driver động cơ bước có thể hoạt động với nguồn điện áp thấp. Phù hợp cho thiết bị di động chạy pin nhờ chức năng tiết kiệm điện. HTSSOP-B24 Datasheet (PDF) | HTSSOP-B24 | Đặt hàng trước | Liên hệ báo giá | ||
| BD6382EFV-E2 ROHM SemiconductorBD6382EFV, BD6381EFV, BD6380EFV là dòng driver động cơ bước có thể hoạt động với nguồn điện áp thấp. Phù hợp cho thiết bị di động chạy pin nhờ chức năng tiết kiệm điện. HTSSOP-B24 Datasheet (PDF) | HTSSOP-B24 | Đặt hàng trước | Liên hệ báo giá | ||
| BD63860EFV-E2 ROHM SemiconductorBD63860EFV có DAC 3-bit và được thiết kế để vận hành động cơ bước lưỡng cực ở chế độ một phần tám bước. HTSSOP-B28 Datasheet (PDF) | HTSSOP-B28 | Đặt hàng trước | Liên hệ báo giá | ||
| BD63875EFV-E2 ROHM SemiconductorDòng sản phẩm này là loại cao cấp, cung cấp chức năng cao nhất và độ tin cậy cao nhất trong các dòng driver động cơ bước của ROHM. HTSSOP-B28 Datasheet (PDF) | HTSSOP-B28 | Đặt hàng trước | Liên hệ báo giá | ||

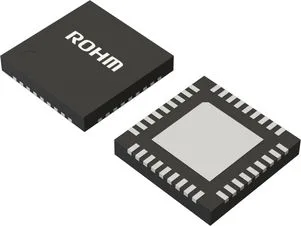

| BD63888MUV-E2 ROHM SemiconductorBD63888MUV là driver lưỡng cực tiêu thụ điện năng thấp được điều khiển bằng dòng không đổi PWM. Điện áp nguồn định mức của linh kiện là 36 V và dòng điện ngõ ra định mức là 1.2 A. VQFN036V6060 Datasheet (PDF) | VQFN036V6060 | Đặt hàng trước | Liên hệ báo giá | ||
