BD6041GUL-E2
Loại bảo vệ tiêu chuẩn
BD6040 GUL, BD6041GUL là IC bảo vệ bộ sạc phát triển cho thiết bị di động, cung cấp bảo vệ quá áp lên đến 28V cho các IC sạc.
Thông số
- Mã nhà sản xuất
- BD6041GUL-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- VCSP50L1
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD6041GUL
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 3000
- Cấp nhạy ẩm (MSL)
- 1
- Điện áp nguồn (Max.) [V]
- 30
- Điện trở ON [mΩ]
- 125
- Phát hiện quá dòng [A]
- Tối thiểu 1.2
- Nhiệt độ hoạt động (Min.) [°C]
- -35
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 1.6x1.6 (t=0.55)
Thông tin chi tiết
BD6040 GUL, BD6041GUL là IC bảo vệ bộ sạc phát triển cho thiết bị di động, cung cấp bảo vệ quá áp lên đến 28V cho các IC sạc. Các mạch tích hợp gồm khóa quá áp, giới hạn quá dòng, bảo vệ điện áp thấp, trễ khởi động bên trong và cờ trạng thái.
Tính năng chính
- Bảo vệ quá áp 28V (tối đa)
- Dòng tĩnh thấp (45μA)
- FET Ron thấp (125mΩ)
- Mạch khóa quá áp (OVLO)
- Mạch khóa điện áp thấp (UVLO)
- Trễ khởi động bên trong 2msec
- Mạch bảo vệ quá dòng
- 8) Đóng gói nhỏ gọn: VCSP50L1(1.6mm x 1.6mm, t=0.55mm)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BD6046GUL-E2 ROHM SemiconductorBD6046GUL bảo vệ thiết bị khỏi điện áp đầu vào bất thường tại cổng USB. Ngoài chức năng của IC bảo vệ sạc thông thường, IC ngăn điện áp âm phát sinh do cắm ngược USB mà không cần thêm linh kiện nào. VCSP50L2 Datasheet (PDF) | VCSP50L2 | Đặt hàng trước | Liên hệ báo giá | ||
| BD6047AGUL-E2 ROHM SemiconductorBD6047AGUL bảo vệ thiết bị khỏi điện áp đầu vào bất thường tại cổng USB. Ngoài chức năng của IC bảo vệ sạc thông thường, IC ngăn điện áp âm phát sinh do cắm ngược USB mà không cần thêm linh kiện nào. VCSP50L1 Datasheet (PDF) | VCSP50L1 | Đặt hàng trước | Liên hệ báo giá | ||

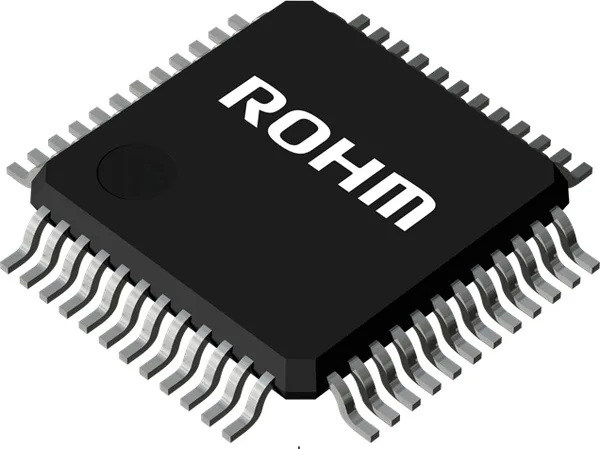

| ML5262-001TBZWBX ROHM SemiconductorML5262-001TBZ là IC analog front-end được thiết kế cho hệ thống bảo vệ trong bộ pin lithium-ion sạc lại 4 đến 10 cell nối tiếp. P-TQFP48-0707-0.50-ZK6 Datasheet (PDF) | P-TQFP48-0707-0.50-ZK6 | Đặt hàng trước | Liên hệ báo giá | ||
