BD50FC0FP-E2
Ổn áp LDO 1A 5V, đầu ra cố định, độ chính xác cao
Dòng BDxxFC0 là các ổn áp có điện áp bão hòa thấp. Điện áp đầu ra của dòng này gồm điều chỉnh được, 3.0V, 3.3V, 5.0V, 6.0V, 7.0V, 8.0V, 9.0V, 10.0V, 12.0V và 15.0V; đóng gói gồm HTSOP-J8, TO252-3 và TO252-5.
Thông số
- Mã nhà sản xuất
- BD50FC0FP-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- TO252-3
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD50FC0FP
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2000
- Cấp nhạy ẩm (MSL)
- 1
- Chương trình cung cấp dài hạn
- 10 năm
- Số kênh [ch]
- 1
- Điện áp chịu đựng (Max.) [V]
- 35
- Vin (Min.) [V]
- 6
- Vin (Max.) [V]
- 26.5
- Iout (Max.) [A]
- 1
- Loại Vout
- Cố định
- Độ chính xác Vout
- ±1.0% (Ta=25℃)
- Dòng mạch [mA]
- 0.5
- Điện áp rơi (dropout) (Typ.) [V]
- 0.3(Io=0.5A)
- Triệt gợn sóng [dB]
- 55
- Điều chỉnh tải [mV]
- Vo x 0.01V(Io=5mA to 1A)
- Tụ đầu ra [µF]
- 1
- Chức năng tắt
- Không
- Ngắt nhiệt
- Có
- Bảo vệ quá dòng
- Có
- Bảo vệ quá áp
- Không
- Khóa thấp áp (UVLO)
- Không
- Chức năng xả
- Không
- Khởi động mềm
- Không
- Vỏ
- TO252-3
- Mã tham chiếu
- DPAK-3
- Nhiệt độ hoạt động (Min.) [°C]
- -25
- Nhiệt độ hoạt động (Max.) [°C]
- 85
Thông số kỹ thuật
| Danh mục (Category) | Ổn áp tuyến tính LDO |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Kiểu ngõ ra (Output Type) | Fixed |
| Điện áp ra (tối thiểu/cố định) (Voltage - Output (Min/Fixed)) | 5V |
| Dòng ra (Current - Output) | 1A |
Thông tin chi tiết
Dòng BDxxFC0 là các ổn áp có điện áp bão hòa thấp. Điện áp đầu ra của dòng này gồm điều chỉnh được, 3.0V, 3.3V, 5.0V, 6.0V, 7.0V, 8.0V, 9.0V, 10.0V, 12.0V và 15.0V; đóng gói gồm HTSOP-J8, TO252-3 và TO252-5. Dòng này tích hợp mạch bảo vệ quá dòng ngăn IC bị hỏng do ngắn mạch đầu ra và mạch ngắt do quá nhiệt bảo vệ IC khỏi hư hỏng nhiệt do quá tải.
Tính năng chính
- Khả năng cấp dòng đầu ra: 1A
- Độ chính xác điện áp đầu ra cao (Ta=25°C): ±1%
- Điện áp bão hòa thấp nhờ đầu ra PDMOS
- Tích hợp mạch bảo vệ quá dòng ngăn IC bị hỏng do ngắn mạch đầu ra
- Tích hợp mạch ngắt do quá nhiệt để bảo vệ IC khỏi hư hỏng nhiệt do quá tải
- Có thể dùng tụ gốm để chống dao động
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

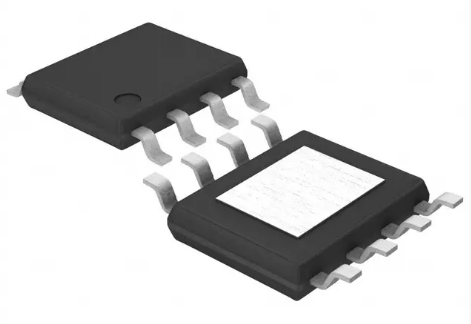

| BD50FC0JEFJ-E2 ROHM SemiconductorDòng BDxxFC0 là các ổn áp có điện áp rơi thấp. Điện áp ngõ ra của dòng này gồm loại thay đổi được, 3.0V, 3.3V, 5.0V, 6.0V, 7.0V, 8.0V, 9.0V, 10.0V, 12.0V và 15.0V, với các kiểu đóng gói HTSOP-J8, TO252-3 và TO252-5. HTSOP-J8 Datasheet (PDF) | HTSOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||
