BD4234NUX-E2
IC điều khiển sạc đèn flash (Strobe) cho DSC/DVC
BD4234NUX là IC điều khiển sạc đèn flash (Strobe), lý tưởng cho máy ảnh kỹ thuật số và điện thoại di động. IC sạc strobe là bộ ổn áp đóng cắt tự dao động dùng biến áp.
Thông số
- Mã nhà sản xuất
- BD4234NUX-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- VSON010X3020
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang sản xuất (Active)
- Mã gốc (Base Part No.)
- BD4234NUX
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 4000
- Cấp nhạy ẩm (MSL)
- 1
- Điện áp nguồn(Vcc) [V]
- 2.5 to 5.5
- Dòng đỉnh [A]
- 0.5 to 2.0
- Điện áp phát hiện sạc đầy [V]
- 1±1.1%
- Điện áp phát hiện sạc đầy AC xung 100nsec [V]
- 1.0−1.1% to ±1.6%
- Đầu ra toàn bộ chân
- Nch Open drain
- Điện áp bão hòa transistor công suất Isw=1A [V]
- 0.4
- IgbtOutN [mA]
- 30
- IgbtOutP [mA]
- 140
- Kích thước vỏ [mm]
- 3.0x2.0 (t=0.6)
Thông tin chi tiết
BD4234NUX là IC điều khiển sạc đèn flash (Strobe), lý tưởng cho máy ảnh kỹ thuật số và điện thoại di động. IC sạc strobe là bộ ổn áp đóng cắt tự dao động dùng biến áp. Cho ứng dụng hiệu suất cao để sạc tụ điện trong các thiết bị có nhiều loại đèn flash.
Tính năng chính
- Tích hợp DMOS lowVth 48V
- Dòng đỉnh phía sơ cấp biến áp điều chỉnh được bằng chân RADJ
- Chuyển đổi điều khiển sạc bằng chân START
- Có mạch phát hiện điện áp sạc đầy độ chính xác cao và chân đầu ra
- Tích hợp nhiều mạch bảo vệ (TSD, UVLO, SDP)
- Tích hợp mạch điều khiển IGBT (IGBT driver)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BD49101AEFS-ME2 ROHM SemiconductorBD49101AEFS-M LSI là IC nguồn đa kênh có thể cấp mọi điện áp nguồn cần thiết cho hệ thống âm thanh ô tô. IC có hai nguồn đóng cắt (DCDC), năm bộ ổn áp (REG) và một khóa phía cao (High Side). HTSSOP-A44 Datasheet (PDF) | HTSSOP-A44 | Đặt hàng trước | Liên hệ báo giá | ||

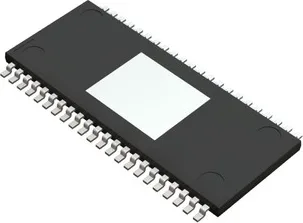

| BD49101ARFS-ME2 ROHM SemiconductorBD49101ARFS-M LSI là IC nguồn đa kênh có thể cấp mọi điện áp nguồn cần thiết cho hệ thống âm thanh ô tô. IC có hai nguồn đóng cắt (DCDC), năm bộ ổn áp (REG) và một khóa phía cao (High Side). HTSSOP-A44R Datasheet (PDF) | HTSSOP-A44R | Đặt hàng trước | Liên hệ báo giá | ||
