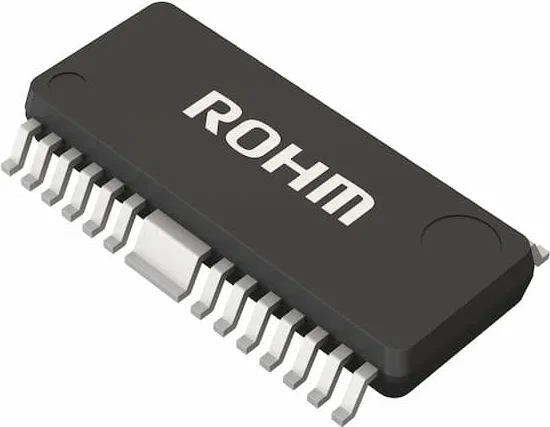

BD16950EFV-CE2
Driver cổng nửa cầu 2 kênh
BD16950EFV là driver cổng nửa cầu (Half-Bridge Gate Driver) 2 kênh đạt chuẩn ô tô AEC-Q100, được điều khiển bởi MCU bên ngoài thông qua giao diện ngoại vi nối tiếp (SPI) 16-bit.
Thông số
- Mã nhà sản xuất
- BD16950EFV-CE2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- HTSSOP-B24
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD16950EFV-C
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2000
- Cấp nhạy ẩm (MSL)
- 3
- Điện áp nguồn cấp (Max.) [V]
- 40
- Điện áp nguồn cấp (Min.) [V]
- 5.5
- Vcc (Max.) [V]
- 40
- Điện trở ON đầu ra (Typ.) [Ω]
- 10
- Số động cơ
- 1
- VREF・PWM
- -
- Giới hạn dòng
- -
- Điều khiển tốc độ cao
- -
- Hạng ô tô
- Có
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 125
- Kích thước vỏ [mm]
- 7.8x7.6 (t=1.0)
- Tiêu chuẩn chung
- AEC-Q100 (cấp ô tô)
Thông số kỹ thuật
| Danh mục (Category) | Driver, điều khiển động cơ |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Cấp (Grade) | Automotive |
| Tiêu chuẩn (Qualification) | AEC-Q100 |
Thông tin chi tiết
BD16950EFV là driver cổng nửa cầu (Half-Bridge Gate Driver) 2 kênh đạt chuẩn ô tô AEC-Q100, được điều khiển bởi MCU bên ngoài thông qua giao diện ngoại vi nối tiếp (SPI) 16-bit. Điều khiển độc lập N-MOSFET phía thấp và phía cao cho phép nhiều chế độ do MCU điều khiển. Dòng điều khiển có thể lập trình để điều chỉnh tốc độ biến thiên (slew rate), nhằm đáp ứng yêu cầu về EMI và tiêu tán công suất. Thông tin chẩn đoán có thể được đọc và xóa bởi MCU bên ngoài.
Tính năng chính
- Đạt chuẩn AEC-Q100
- Driver cổng nửa cầu 2 kênh
- Điều khiển độc lập 4 MOSFET bên ngoài
- Chế độ điều khiển nửa cầu được chọn qua SPI
- Tốc độ biến thiên (slew rate) được điều khiển bằng dòng nguồn/dòng chìm không đổi.
- Dao động 500 kHz cho bơm điện tích (charge pump).
- SPI 16bit
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
