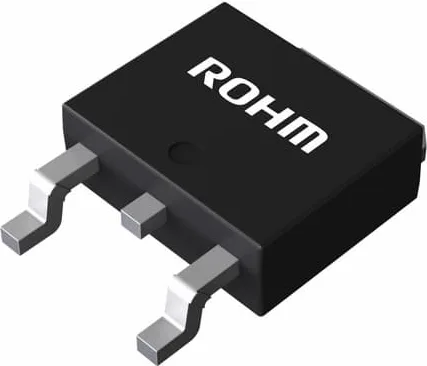

BD10KA5FP-E2
Ổn áp LDO 500mA 1V, đầu ra cố định, độ chính xác cao
Các ổn áp LDO thứ cấp của ROHM được thiết kế để tối đa hóa đặc tính linh kiện và cho hoạt động ổn định nhờ tiêu thụ điện năng thấp, kích thước nhỏ gọn hơn và nhiễu thấp.
Thông số
- Mã nhà sản xuất
- BD10KA5FP-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- TO252-3
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD10KA5FP
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2000
- Cấp nhạy ẩm (MSL)
- 1
- Số kênh [ch]
- 1
- Điện áp chịu đựng (Max.) [V]
- 7
- Vin (Min.) [V]
- 2.3
- Vin (Max.) [V]
- 5.5
- Iout (Max.) [A]
- 0.5
- Loại Vout
- Cố định
- Độ chính xác Vout
- ±1.0% (Ta=25℃)
- Dòng mạch [mA]
- 0.35
- Điện áp rơi (dropout) (Typ.) [V]
- 0.12(Io=0.2A)
- Triệt gợn sóng [dB]
- 50
- Điều chỉnh tải [mV]
- 25(Io=0 to 500mA)
- Tụ đầu ra [µF]
- 1
- Chức năng tắt
- Không
- Ngắt nhiệt
- Có
- Bảo vệ quá dòng
- Có
- Bảo vệ quá áp
- Không
- Khóa thấp áp (UVLO)
- Không
- Chức năng xả
- Không
- Khởi động mềm
- Không
- Vỏ
- TO252-3
- Mã tham chiếu
- DPAK-3
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 105
Thông số kỹ thuật
| Danh mục (Category) | Ổn áp tuyến tính LDO |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Kiểu ngõ ra (Output Type) | Fixed |
| Điện áp ra (tối thiểu/cố định) (Voltage - Output (Min/Fixed)) | 1V |
| Dòng ra (Current - Output) | 500mA |
Thông tin chi tiết
Các ổn áp LDO thứ cấp của ROHM được thiết kế để tối đa hóa đặc tính linh kiện và cho hoạt động ổn định nhờ tiêu thụ điện năng thấp, kích thước nhỏ gọn hơn và nhiễu thấp. Loại đầu ra cố định 500mA dành cho nguồn cục bộ, có độ chính xác điện áp đầu ra ±1% và điện áp bão hòa thấp. Ngoài ra còn nhiều model khác với các loại đóng gói và điện áp đầu ra đa dạng, cho phép chọn giải pháp phù hợp cho hầu hết mọi ứng dụng, gồm PC, HDD, TV và hệ thống âm thanh xe hơi. Ngoài ra còn tích hợp nhiều mạch bảo vệ (quá dòng, ngắt do quá nhiệt), mang lại độ tin cậy cao.
Tính năng chính
- Dòng điện tối đa: 500mA
- Độ chính xác điện áp đầu ra: ±1%
- Điện áp bão hòa cực thấp nhờ đầu ra PMOS: 0.12V typ. (Io=200mA)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
