AW2K21AR
Power MOSFET kênh N kép 30V 20A, WLCSP2020
AW2K21 là Power MOSFET điện trở ON thấp, vỏ mold nhỏ công suất lớn, phù hợp cho bảo vệ USB VBUS, bảo vệ pin và Load Switch.
Thông số
- Mã nhà sản xuất
- AW2K21AR
- Hãng sản xuất
- ROHM Semiconductor

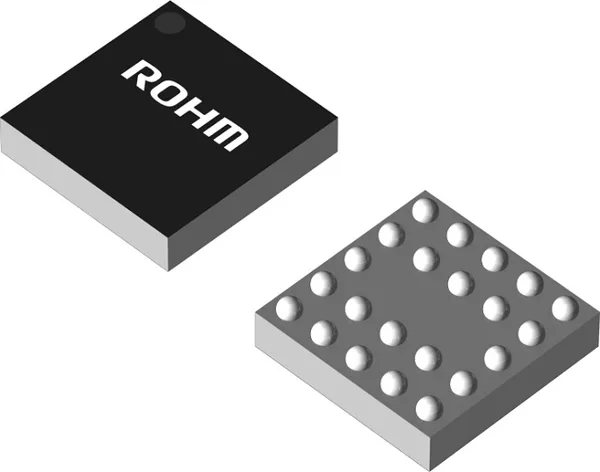

- Đóng gói
- WLCSP2020
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- AW2K21
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 3000
- Cấp nhạy ẩm (MSL)
- 1
- Mã vỏ
- WLCSP2020
- Số chân
- 22
- Cực tính
- N+N
- Điện áp drain-source VDSS [V]
- 30
- Dòng drain ID [A]
- 20
- RDS(on) [Ω] VGS=10V (Typ)
- 0.0015
- RDS(on) [Ω] VGS=Drive (Typ)
- 0.002
- Tổng điện tích cổng Qg [nC]
- 29
- Công suất tiêu tán (PD) [W]
- 1.6
- Điện áp điều khiển (drive) [V]
- 5
- Kiểu lắp
- Dán bề mặt
- Nhiệt độ lưu trữ (Min) [℃]
- -55
- Nhiệt độ lưu trữ (Max) [℃]
- 150
- Kích thước vỏ [mm]
- 2.0x2.0 (t=0.58)
Thông tin chi tiết
AW2K21 là Power MOSFET điện trở ON thấp, vỏ mold nhỏ công suất lớn, phù hợp cho bảo vệ USB VBUS, bảo vệ pin và Load Switch.
Tính năng chính
- MOSFET kênh N chung source (Common Source)
- Điện trở ON thấp.
- Vỏ nhỏ công suất lớn.
- Mạ chân không chì (Pb-free); tuân thủ RoHS.
- Không chứa halogen.
- WLCSP (gói chip mức wafer - Wafer level chip size package)
- Phủ mặt sau (Backside Coating)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| EM6K6T2R ROHM SemiconductorDISCRETE MOSFET SMD EMT6 ARRAY 2N-CH 20Vdss 300mA 150mW 1Vgs@1mA Datasheet (PDF) | — | Đặt hàng trước |
| ||

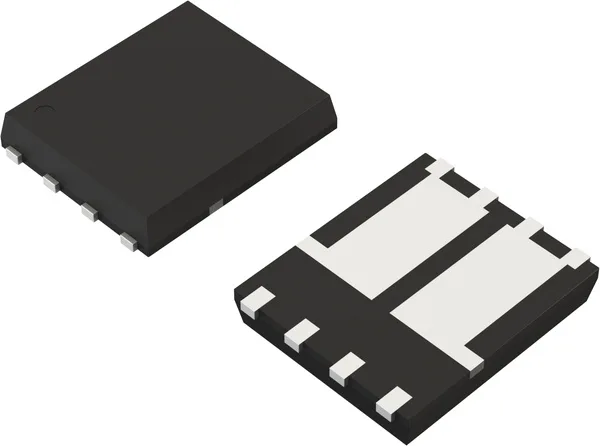

| HP8JB5TB1 ROHM SemiconductorHP8JB5 là MOSFET điện trở ON thấp, lý tưởng cho ứng dụng chuyển mạch và truyền động động cơ. HSOP8 (Symmetry Dual) Datasheet (PDF) | HSOP8 (Symmetry Dual) | Đặt hàng trước | Liên hệ báo giá | ||
