CCS

59102-1312

Module web server Wi-Fi EZ Web Lynx WiFi (Wi-Fi Module)

Module EZ Web Lynx WiFi tích hợp web server và radio 802.11, thêm khả năng giám sát và điều khiển không dây bằng HTML, có thêm kênh PWM và timer.

59102-1312

Thông số

Mã nhà sản xuất
59102-1312
Hãng sản xuất
CCS
Tải datasheet (PDF)

Thông số kỹ thuật

Danh mục (Category)Module thu phát RF, modem
Hãng (Mfr)CCS
Chuẩn RF (RF Family/Standard)WiFi
Tần số (Frequency)2.4GHz
Kiểu lắp (Mounting Type)Surface Mount

Thông tin chi tiết

Dùng HTML để bổ sung khả năng giám sát và điều khiển không dây cho sản phẩm với EZ Web Lynx WiFi, loại bỏ sự phức tạp và chi phí khi tự phát triển mạch RF.

Module còn có MCU hiệu năng cao hơn với thêm các kênh PWM và timer cho các ứng dụng đòi hỏi cao hơn.

Tính năng chính

  • 17 chân I/O (6 chân có thể dùng analog). Ngõ vào analog có dải từ Vdd đến GND và độ phân giải (Vdd-GND)/256
  • 2 chân I/O có thể giao tiếp với cảm biến Dallas qua bus I2C để theo dõi nhiệt độ theo độ F hoặc độ C
  • 2 chân I/O có thể dùng để tạo kênh truyền thông nối tiếp
  • 4 chân I/O có thể cấu hình làm PWM và 4 chân làm timer
  • Có 256 thanh ghi 8-bit (volatile và non-volatile) để lưu dữ liệu
  • Bộ đệm bắt dữ liệu nối tiếp cấu hình được cho phép EZ Web Lynx tự động bắt một khung dữ liệu nối tiếp cụ thể dựa trên điều kiện bắt đầu và kết thúc do người dùng đặt
  • Radio 802.11 b tương thích g/n, tốc độ dữ liệu 1 và 2 Mbps
  • Kênh có thể chọn riêng lẻ hoặc giới hạn theo vùng (domain)
  • Web server tích hợp và bộ thu phát 802.11 kết nối I/O với router không dây
  • Cung cấp trang web HTML động tùy biến để hiển thị dữ liệu
  • Gửi email thông báo cảnh báo theo sự kiện và/hoặc trạng thái hằng ngày
  • Giao diện lệnh AT qua cổng nối tiếp cho phép cấu hình và vận hành thiết bị mà không cần kết nối mạng
  • Có giao diện UDP server để nhận lệnh AT, hoạt động với EZ Web Lynx IDE để cấu hình thiết bị
  • Có thể gửi lệnh giao diện HTTP CGI tới EZ Web Lynx bằng lệnh HTTP CGI GET và POST
  • Cho phép sửa đổi toàn bộ thiết lập mạng, dễ dàng tích hợp vào hệ thống mạng
  • Device Lock: bảo vệ bằng mật khẩu, ngăn thay đổi cấu hình của EZ Web Lynx
  • Pin Lock: cho phép khóa các chân I/O ở trạng thái hiện tại để ngăn sửa đổi cấu hình chế độ
  • Tùy chọn mã hóa WLAN gồm Open, WEP 64 và 128-bit (WPA), và AES-CCMP thực hiện bằng phần cứng theo chuẩn bảo mật 802.11i (WPA2)
  • Quét các điểm truy cập (access point) khả dụng và trả về SSID, kiểu bảo mật và cường độ tín hiệu
  • Hỗ trợ tự động kết nối tới access point mở có tín hiệu mạnh nhất và tự kết nối lại khi mất tín hiệu

Tài liệu

Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.

Mã tương tự

Mã tương tự

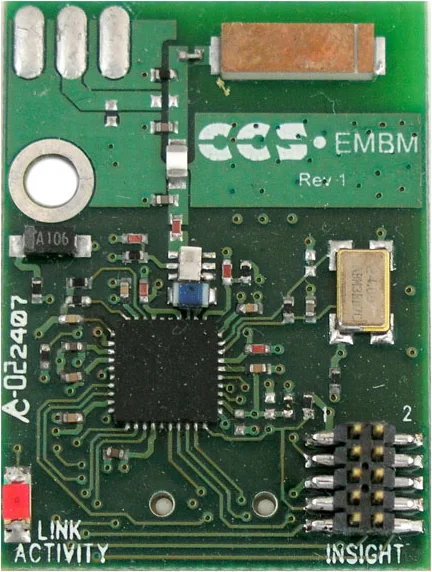

53212-684
