53323-702
Kit phát triển CCS Wireless - Ember ZigBee™ Edition, chỉ phần cứng (Development Kit, Hardware Only)
Kit phát triển CCS Wireless - Ember ZigBee™ Edition (ZigBee™ với module EM260), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.
Thông số
- Mã nhà sản xuất
- 53323-702
- Hãng sản xuất
- CCS
- Phiên bản kit
- Chỉ phần cứng (Hardware Only)*
- Công cụ kèm theo
- Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, sách bài tập
- Ghi chú
- Phiên bản chỉ phần cứng (Hardware Only) và bo mạch thử nghiệm (Proto-Board) dành cho khách hàng đã có trình biên dịch CCS.

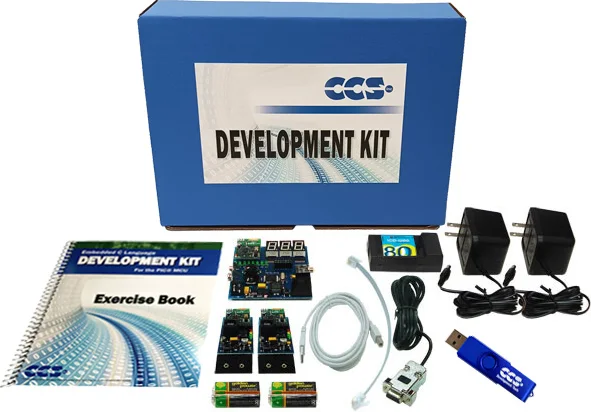

- Kit phát triển CCS Wireless - Ember ZigBee™ Edition gồm
- Hai bo mạch cảm biến với chip vi xử lý PIC16F886 và module EM260; Một bo mạch trạm gốc (Base Station) với chip vi xử lý PIC18LF4620 và module EM260; Bộ gỡ lỗi/nạp trong mạch (In-Circuit Debugger/Programmer); Tài liệu bài tập hướng dẫn và tài liệu Ember; Hai adapter AC 9V; Cáp nối tiếp (serial) từ PC tới bo mạch thử nghiệm; Cáp từ ICD tới bo mạch thử nghiệm; Cáp USB từ PC tới ICD; Hai pin 9V
- Bo mạch thử nghiệm CCS Wireless-Ember ZigBee™ Edition
- Một bo mạch trạm gốc (Base Station) với chip vi xử lý PIC18LF4620 và module EM260 (kích thước: 3.25" x 3"); 10 chân I/O (3 chân có thể dùng analog) trên trạm gốc; Hai bo mạch cảm biến với chip vi xử lý PIC16F886 và module EM260 (kích thước: 2.75" x 1.25"); 5 chân I/O (1 chân có thể dùng analog) trên bo mạch cảm biến; Hai pin 9V
Thông tin chi tiết
CCS Wireless - Ember ZigBee™ Edition Development Kit giúp làm mẫu nhanh các ứng dụng ZigBee™. Đây là phiên bản chỉ phần cứng (Hardware Only), không kèm phần mềm trình biên dịch; gồm bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Phiên bản này dành cho khách hàng đã có trình biên dịch CCS.
Gồm một bo mạch trạm gốc (base station) và hai bo mạch cảm biến chạy pin, mỗi bo đều gắn sẵn module EM260.
Tính năng chính
- Bộ thu phát 2.4 Ghz chuẩn IEEE 802.15.4
- Hoạt động ở 3.3V
- Cổng Insight Port để gỡ lỗi mạng nâng cao với Insight Desktop
- Kích thước: 1.375" x 1"
- Giao tiếp SPI
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

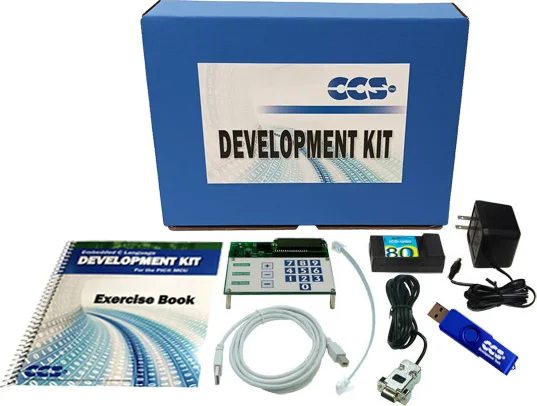

| 53324-878 CCSKit phát triển Capacitive Touch (cảm ứng điện dung với PIC16LF727), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

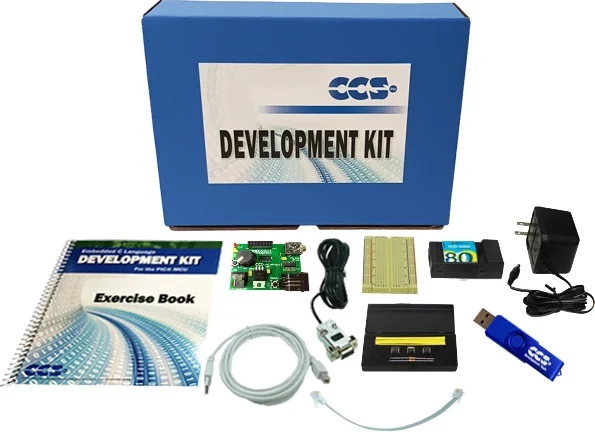

| 53325-1524 CCSKit phát triển PIC16F1825 (PIC16 có bộ điều chế DSM), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

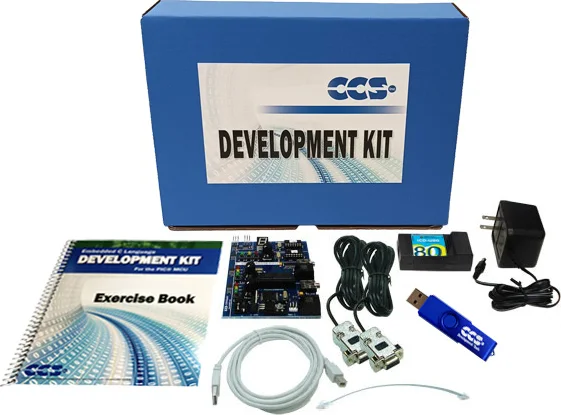

| 53325-892 CCSKit phát triển CAN Bus 24 (mạng CAN với PIC24/dsPIC), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

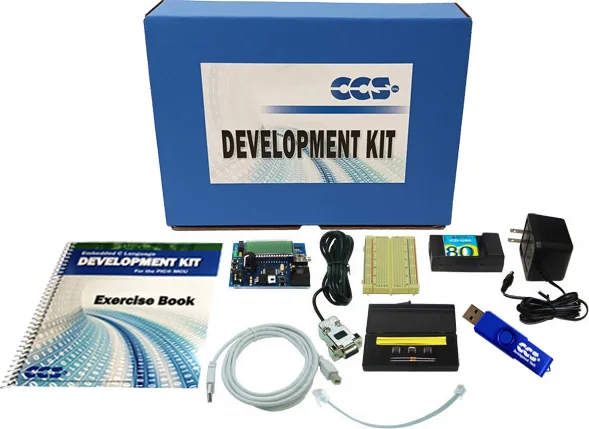

| 53326-900 CCSKit phát triển PIC16F1937 (lõi Enhanced Mid-Range, driver LCD tích hợp), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

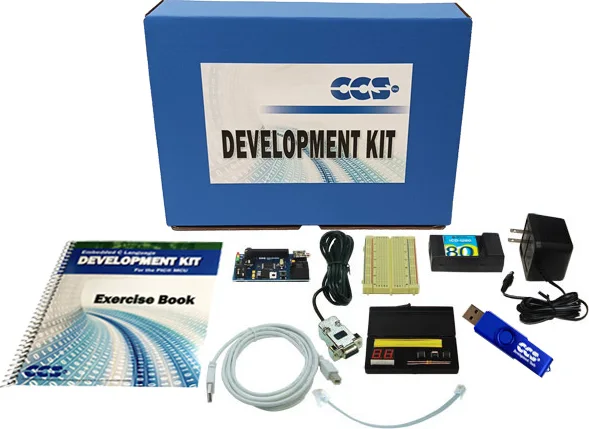

| 53327-1300 CCSKit phát triển PIC18F45K22 (kit đa dụng cho dòng PIC18), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

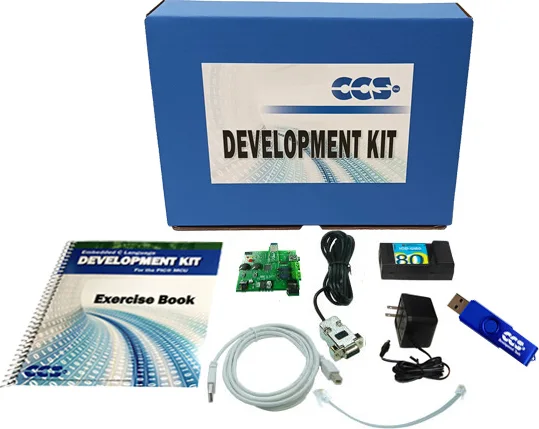

| 53328-1576 CCSKit phát triển EZ App Lynx với RN4020 (Bluetooth® với thư viện EZApp), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

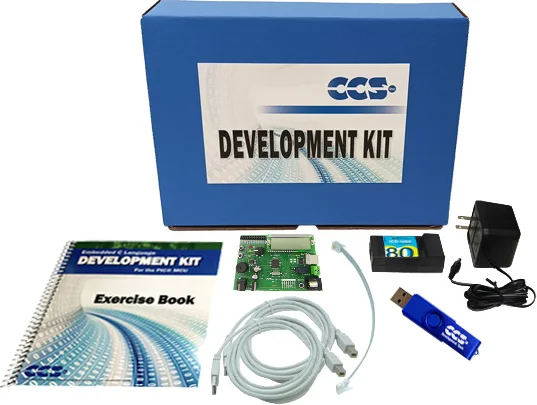

| 53329-1606 CCSKit phát triển Rapid 18 (PIC18F4523 có bootloader và USB), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

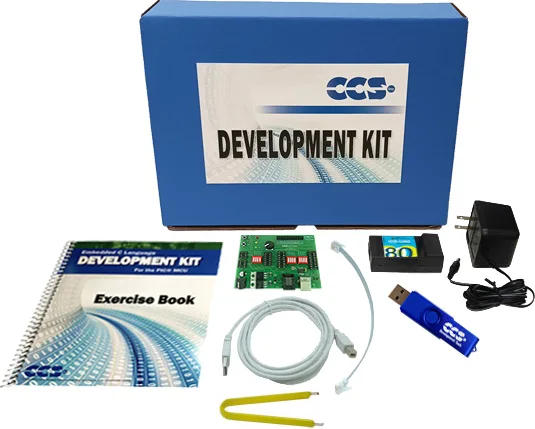

| 53330-1608 CCSKit phát triển LPC Starter (PIC® 8, 14, 18 và 20 chân), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá |
