53224-1611
Bo mạch LCD Touch Display 4.3 (Prototyping Board)
Bo mạch thử nghiệm rời từ kit phát triển Touch Display 4.3 (GUI cảm ứng với PIC24EP512GU810); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS.
Thông số
- Mã nhà sản xuất
- 53224-1611
- Hãng sản xuất
- CCS
- Phiên bản kit
- Bo mạch LCD*
- Công cụ kèm theo
- Bo mạch thử nghiệm
- Ghi chú
- Phiên bản chỉ phần cứng (Hardware Only) và bo mạch thử nghiệm (Proto-Board) dành cho khách hàng đã có trình biên dịch CCS.
- Kích thước bo mạch
- 4.75" x 2.63"
Thông số kỹ thuật
| Danh mục (Category) | Mạch đánh giá vi điều khiển, DSP |
|---|---|
| Hãng (Mfr) | CCS |
| Dòng sản phẩm (Series) | PIC® 24E |
| Loại (Type) | MCU 16-Bit |
| Lõi xử lý (Core Processor) | PIC |
| IC sử dụng (Utilized IC / Part) | PIC24EP512GU810 |
| Gồm có (Contents) | Board(s) |
Thông tin chi tiết
Bo mạch LCD Touch Display 4.3, bán rời, lấy từ bộ kit phát triển Touch Display 4.3. Phiên bản bo mạch rời (proto-board) dành cho khách hàng đã có trình biên dịch CCS.
Sử dụng PIC24EP512GU810, kit có màn hình TFT 4.3" 480x272 với cảm ứng điện trở, flash 256 megabyte đủ lưu hàng trăm ảnh 480x272 và font tùy biến, kết nối USB và 8 chân I/O số dùng cho ngõ vào/ra bên ngoài. Không cần bộ nạp riêng vì bo có sẵn khả năng nạp chương trình.
Tính năng chính
- Microchip PIC® MCU PIC24EP512GU810
- 8 chân I/O
- Màn hình TFT 4.3" 480x272 với cảm ứng điện trở
- Flash 256 Megabyte
- Cổng USB
- Cáp Micro USB
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

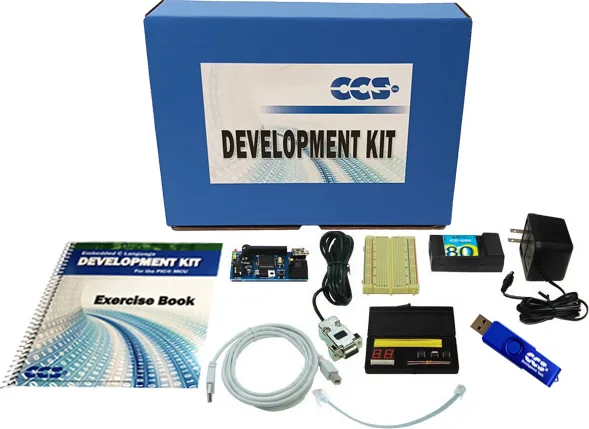

| 53300-373 CCSKit phát triển PIC16F877A (dòng PIC16), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

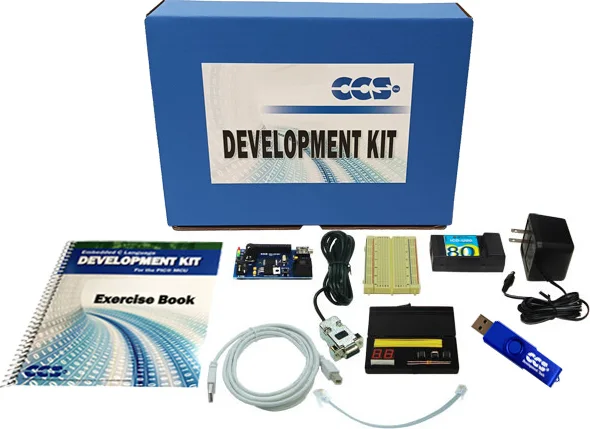

| 53301-805 CCSKit phát triển PIC16F887 (dòng PIC16), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53302-466 CCSKit phát triển PIC18F4520 (dòng PIC18), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

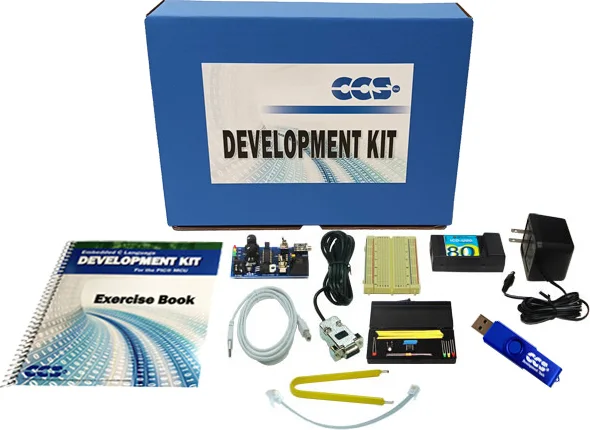

| 53303-469 CCSKit phát triển PIC12F675 (MCU PIC® 8 chân), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53304-613 CCSKit phát triển PIC12F683 (MCU PIC® 8 chân), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

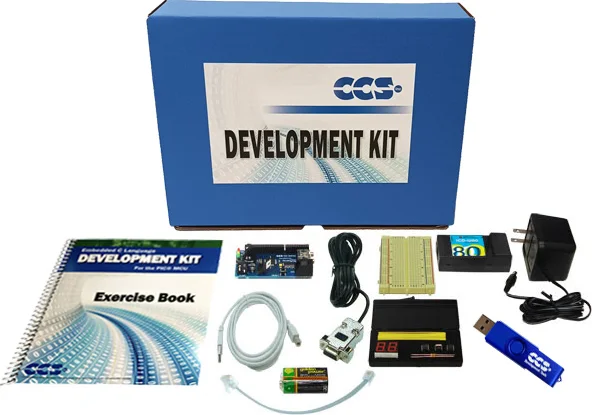

| 53305-698 CCSKit phát triển PIC18F67J10 (dòng PIC18, có tùy chọn cấp nguồn pin 9V), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

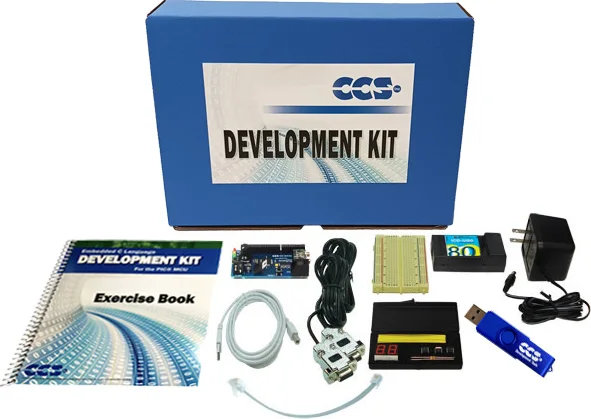

| 53306-467 CCSKit phát triển PIC18F6722 (PIC18 với hai UART), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

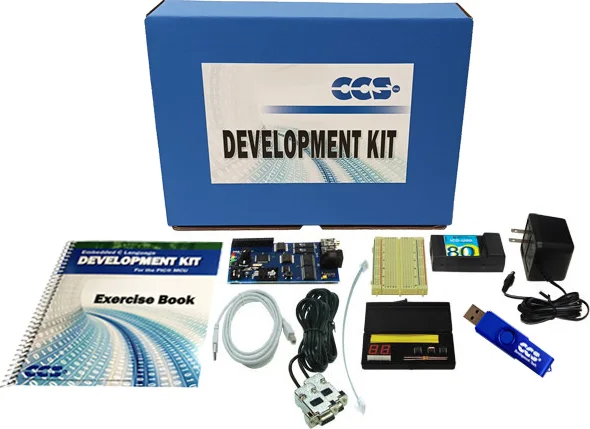

| 53307-468 CCSKit phát triển PIC18F8722 (PIC18 có giao tiếp bộ nhớ ngoài), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá |
