53213-753
Bo mạch thử nghiệm 3.3V Embedded Ethernet (Prototyping Board)
Bo mạch thử nghiệm rời từ kit phát triển 3.3V Embedded Ethernet (Ethernet 10-BaseT với PIC18F67J60); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS.
Thông số
- Mã nhà sản xuất
- 53213-753
- Hãng sản xuất
- CCS
- Phiên bản kit
- Bo mạch thử nghiệm (Proto-Board)*
- Công cụ kèm theo
- Bo mạch thử nghiệm
- Ghi chú
- Phiên bản chỉ phần cứng (Hardware Only) và bo mạch thử nghiệm (Proto-Board) dành cho khách hàng đã có trình biên dịch CCS.
- Kích thước bo mạch
- 3.25" x 3"
Thông số kỹ thuật
| Danh mục (Category) | Mạch đánh giá vi điều khiển, DSP |
|---|---|
| Hãng (Mfr) | CCS |
| Dòng sản phẩm (Series) | PIC® 18F |
| Loại (Type) | MCU 8-Bit |
| Lõi xử lý (Core Processor) | PIC |
| IC sử dụng (Utilized IC / Part) | PIC18F67J60 |
| Gồm có (Contents) | Board(s) |
Thông tin chi tiết
Bo mạch thử nghiệm 3.3V Embedded Ethernet, bán rời, lấy từ bộ kit phát triển 3.3V Embedded Ethernet. Phiên bản bo mạch rời (proto-board) dành cho khách hàng đã có trình biên dịch CCS.
Kit có bo mạch thử nghiệm hoạt động ở tốc độ 10-base T và kèm sách bài tập với hướng dẫn TCP/IP cùng các bước chi tiết để thực hiện chương trình Ethernet nhúng.
Tính năng chính
- PIC18F67J60 (RAM 3808 Bytes, Flash 128K)
- 20 chân I/O (2 chân có thể dùng analog)
- Xung nhịp 40 Mhz để chạy ở 10 MIPs
- EEPROM nối tiếp (32 Kb)
- Đầu đọc thẻ SD đa phương tiện
- Cổng RS-232 và bộ chuyển mức RS-232
- Một biến trở (potentiometer)
- Một nút nhấn
- Ba LED
- Jack ICD
- Toàn bộ logic 3.3V, cấp nguồn từ adapter AC hoặc pin 9V
- Khối jumper I/O với 20 chân khả dụng
- Jack Ethernet 10-BaseT
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| 53214-794 CCSBo mạch thử nghiệm dùng PIC16F818 (28 chân SOIC) với công tắc DIP, LED và khối jumper I/O. | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53215-877 CCSBo mạch thử nghiệm rời từ kit phát triển Capacitive Touch (cảm ứng điện dung với PIC16LF727); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53216-886 CCSBo mạch thử nghiệm rời từ kit phát triển CAN Bus 24 (mạng CAN với PIC24/dsPIC); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53217-1359 CCSMột bo mạch E3mini đã hàn linh kiện kèm cáp. | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53217-1529 CCSGói 10 bo mạch phát triển E3mini kèm cáp. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53218-1413 CCSBo mạch thử nghiệm rời từ kit phát triển USB for PIC24 (USB với PIC24FJ256GB206); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

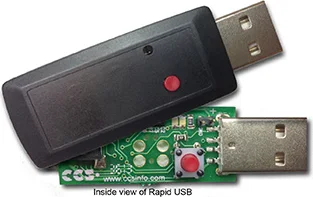

| 53219-1478 CCSRapid USB Prototyping Stick (PIC16F1459 qua cổng USB), chỉ phần cứng, không kèm trình biên dịch; gồm bo mạch thử nghiệm, cáp, sách bài tập. | — | Đặt hàng trước | Liên hệ báo giá | ||
