53107-404

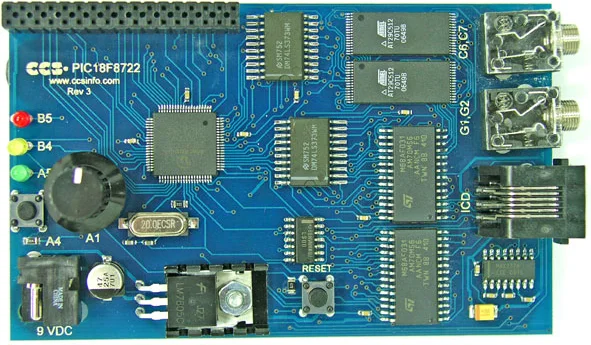

Bo mạch thử nghiệm PIC18F8722 (Prototyping Board)
Bo mạch thử nghiệm rời từ kit phát triển PIC18F8722 (PIC18 có giao tiếp bộ nhớ ngoài); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS.
Thông số
- Mã nhà sản xuất
- 53107-404
- Hãng sản xuất
- CCS
- Phiên bản kit
- Bo mạch thử nghiệm (Proto-Board)*
- Công cụ kèm theo
- Bo mạch thử nghiệm
- Ghi chú
- Phiên bản chỉ phần cứng (Hardware Only) và bo mạch thử nghiệm (Proto-Board) dành cho khách hàng đã có trình biên dịch CCS.
- Kích thước bo mạch
- 4" x 2.5"
Thông số kỹ thuật
| Danh mục (Category) | Mạch đánh giá vi điều khiển, DSP |
|---|---|
| Hãng (Mfr) | CCS |
| Dòng sản phẩm (Series) | PIC® 18F |
| Loại (Type) | MCU 8-Bit |
| Lõi xử lý (Core Processor) | PIC |
| IC sử dụng (Utilized IC / Part) | PIC18F8722 |
| Gồm có (Contents) | Board(s) |
Thông tin chi tiết
Bo mạch thử nghiệm PIC18F8722, bán rời, lấy từ bộ kit phát triển PIC18F8722. Phiên bản bo mạch rời (proto-board) dành cho khách hàng đã có trình biên dịch CCS.
Bo mạch thử nghiệm có giao tiếp bộ nhớ ngoài, dùng PIC18F8722 nối với một biến trở, một nút nhấn, ba LED, bộ chuyển mức RS-232 nối với UART C6/C7 và UART G1/G2, cùng cổng kết nối ICD.
Tính năng chính
- PIC18F8722
- 29 chân I/O (13 chân có thể dùng analog)
- Một biến trở (potentiometer)
- Một nút nhấn
- Ba LED
- Bộ chuyển mức RS-232
- EEPROM ngoài
- Jack ICD
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

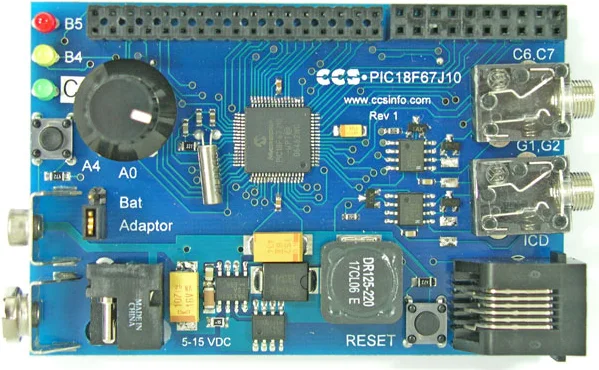

| 53108-697 CCSBo mạch thử nghiệm rời từ kit phát triển PIC18F67J10 (dòng PIC18, có tùy chọn cấp nguồn pin 9V); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

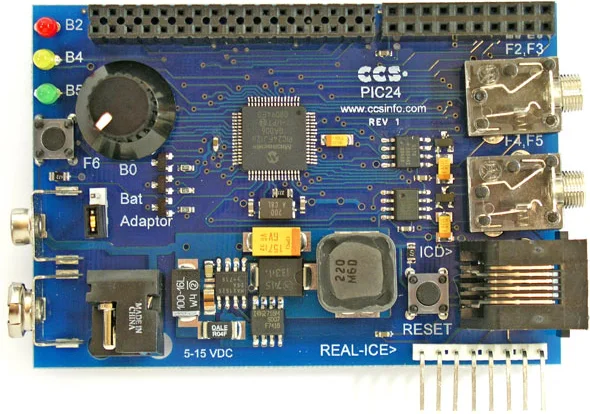

| 53109-763 CCSBo mạch thử nghiệm rời từ kit phát triển PIC24FJ (PIC24FJ256GA106); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

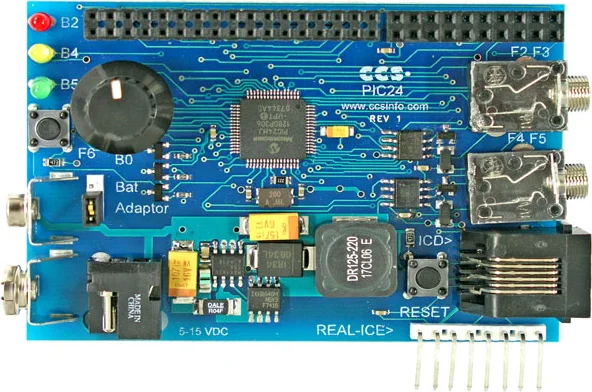

| 53110-762 CCSBo mạch thử nghiệm rời từ kit phát triển PIC24EP (PIC24EP256GP206); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

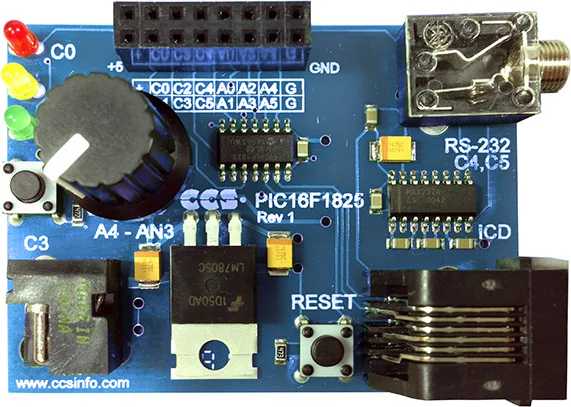

| 53111-1523 CCSBo mạch thử nghiệm rời từ kit phát triển PIC16F1825 (PIC16 có bộ điều chế DSM); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

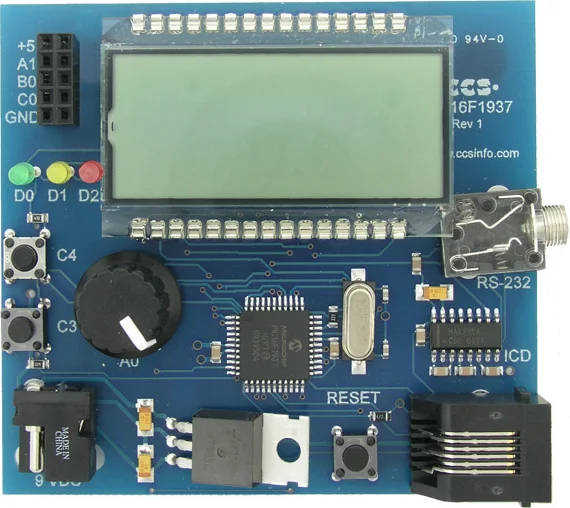

| 53111-899 CCSBo mạch thử nghiệm rời từ kit phát triển PIC16F1937 (lõi Enhanced Mid-Range, driver LCD tích hợp); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

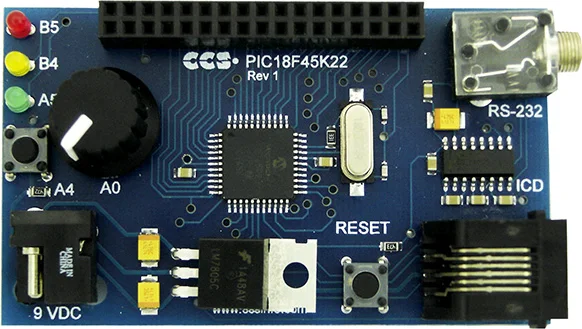

| 53112-1299 CCSBo mạch thử nghiệm rời từ kit phát triển PIC18F45K22 (kit đa dụng cho dòng PIC18); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

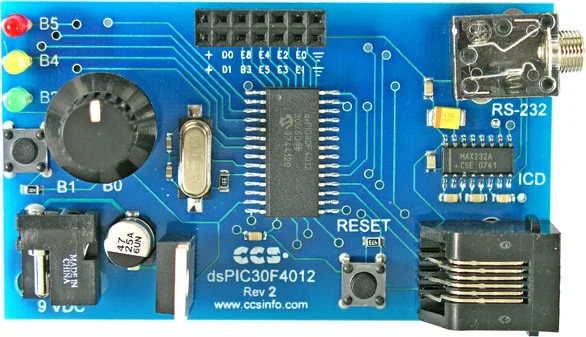

| 53200-699 CCSBo mạch thử nghiệm rời từ kit phát triển DSP Starter (dsPIC DSC 5V (dsPIC30F4012)); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

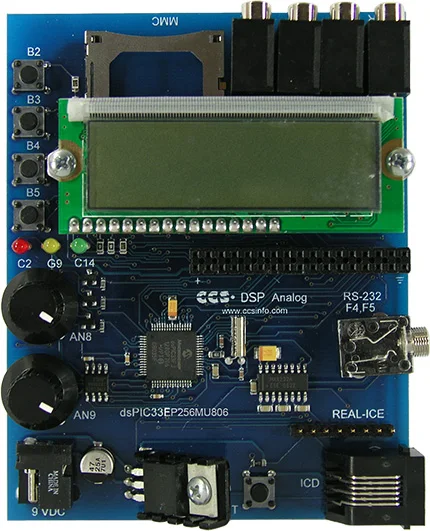

| 53201-700 CCSBo mạch thử nghiệm rời từ kit phát triển DSP Analog (xử lý âm thanh với dsPIC33EP256MU806); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá |
